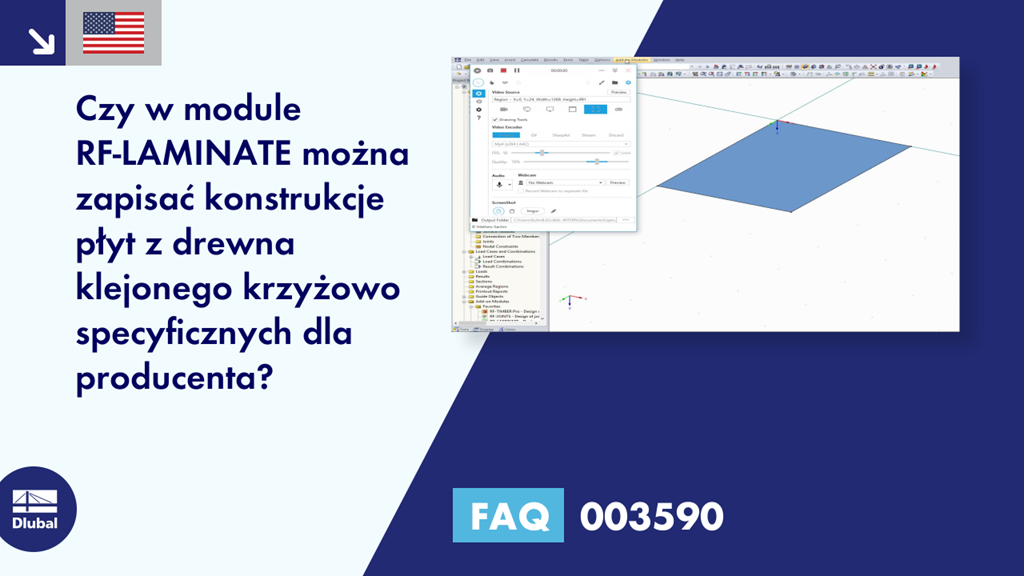

[EN] FAQ 003590 | Czy można zapisać konstrukcje laminowane krzyżowo ...

Pytanie:
Czy w module dodatkowym RF-LAMINATE można zapisać konstrukcje płyt z drewna klejonego krzyżowo?

Odpowiedź:
Specyficzne dla producenta konstrukcje z drewna klejonego krzyżowo są zapisywane w centralnej bibliotece RF ‑ LAMINATE.

Z naszej strony biblioteka ta jest stale rozbudowywana i utrzymywana.

Jeżeli w bibliotece ma zostać dodany producent, można poprosić nas o przesłanie przykładowego pliku w celu zapisania jego konstrukcji. Ponadto pomocne jest podanie przez producenta współczynników redukcyjnych sztywności na skręcanie i ścinanie, przyczepności wąskich boków itd.

Czy mają Państwo jakieś pytania?
