Temat:

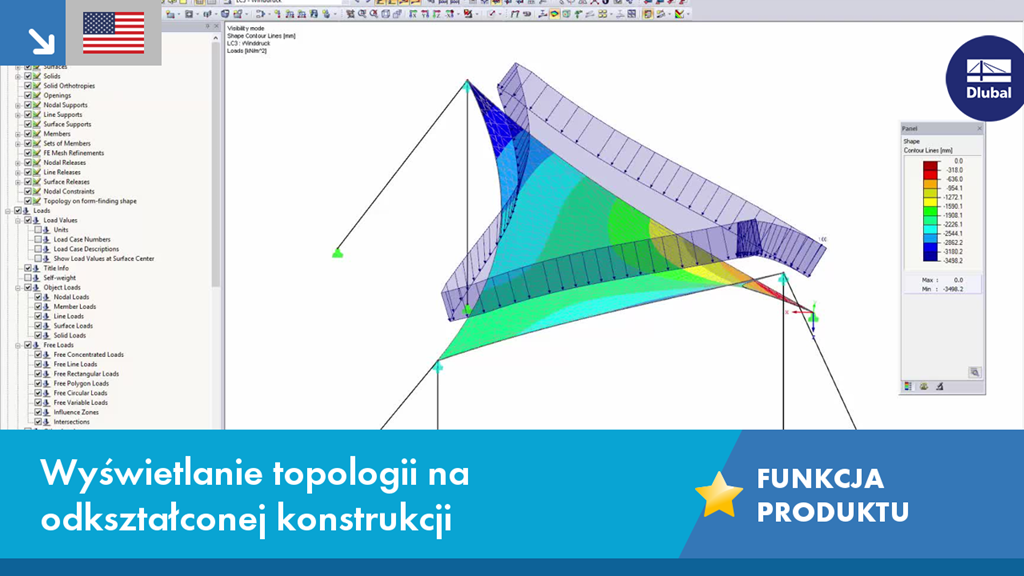

Wyświetlanie topologii na odkształconej konstrukcji
Uwaga:
Po aktywowaniu opcji "Topologia na bazie geometrii form-finding" w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding (znajdowanie kształtu). Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
Funkcja produktu
Funkcja produktu
Funkcja produktu
Ogólne informacje
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
