mgr inż. (FH) Walter Fröhlich

2019-10-28

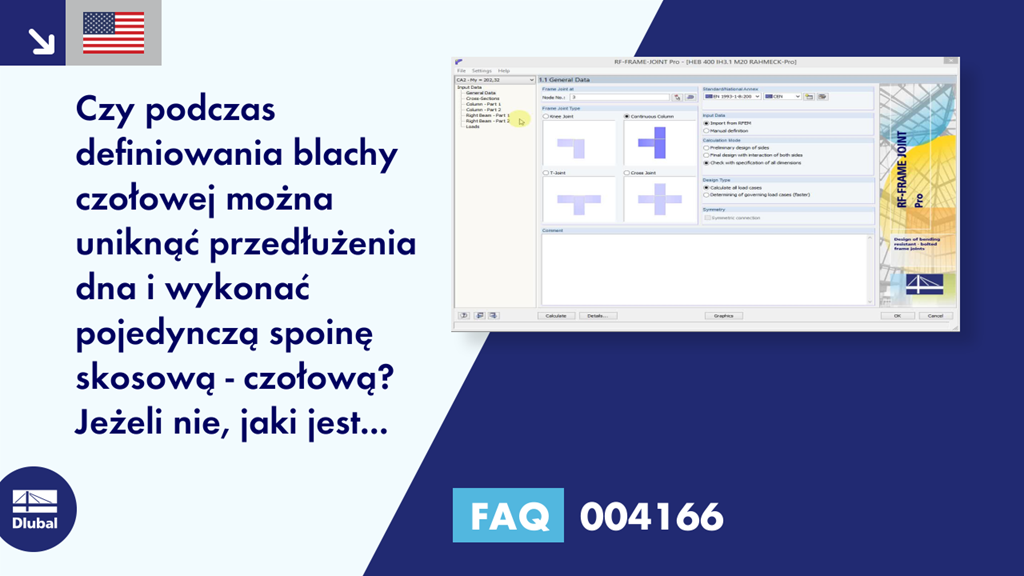

[PL] FAQ 004166 | Czy podczas definiowania płyty czołowej można uniknąć wydłużenia dna i rozmieścić ...

Pytanie:
Czy podczas definiowania płyty czołowej można uniknąć wydłużenia dna i zastosować spoinę czołową z pojedynczym ukosem? Jeśli nie, jaki jest rozmiar rozszerzenia?

Odpowiedź:
Podczas opracowywania modułu dodatkowego FRAME -JOINT Pro wprowadzono przedłużenie dolnej płyty czołowej, ponieważ powoduje to lepsze przenoszenie siły ściskającej na słup.
Nie ma możliwości dezaktywacji przedłużenia, a jego minimalne wymiary są zdefiniowane w następujący sposób:
uu = maks
Grubość płyty czołowej
√2 * spoina dolnego pasa
dla płyty czołowej o wysokości 200 400 → min 30 mm

Czy mają Państwo jakieś pytania?
