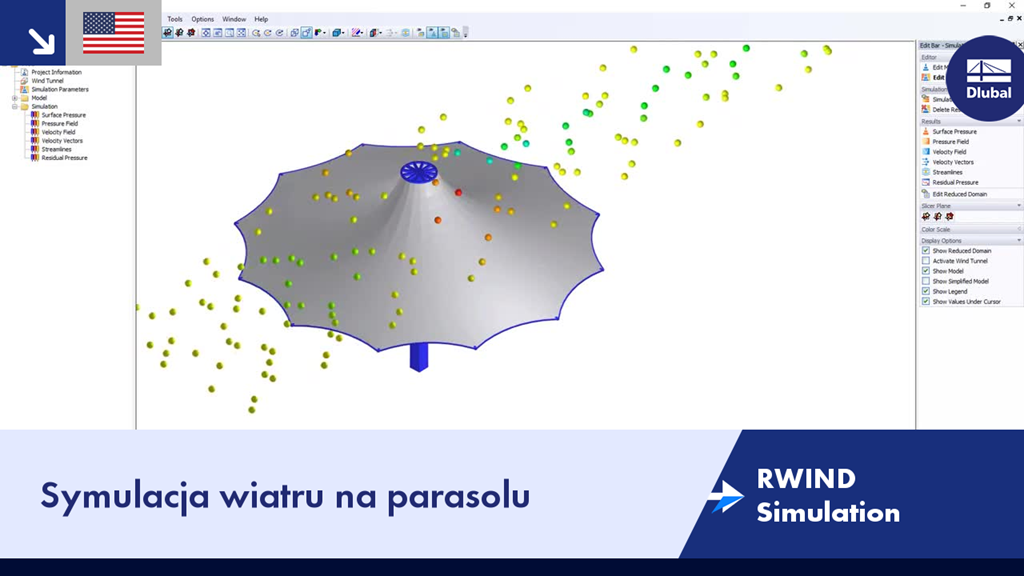

RWIND Simulation | Symulacja wiatru na parasolu

Name: RWIND Simulation | Symulacja wiatru na parasolu
Uploaded: 2019-10-02T01:00:00+02:00
Description: RWIND Simulation to samodzielny program do symulacji CFD przepływu wiatru wokół budynków lub innych obiektów oraz generowania obciążeń wiatrem, czyli sił działających na te obiekty. Napór i ssanie wiatru mogą być importowane jako obciążenia do programów do analizy statyczno-wytrzymałościowej RFEM lub RSTAB.

RWIND Simulation to samodzielny program do symulacji CFD przepływu wiatru wokół budynków lub innych obiektów oraz generowania obciążeń wiatrem, czyli sił działających na te obiekty. Napór i ssanie wiatru mogą być importowane jako obciążenia do programów do analizy statyczno-wytrzymałościowej RFEM lub RSTAB.

Symulacja przepływu wiatru i generowanie obciążenia wiatrem
