W tym filmie Andreas Niemeier szczegółowo przedstawi możliwości oferowane przez nowy program RWIND Simulation oraz sposób eksportowania powstałych obciążeń wiatrem do programu RFEM.

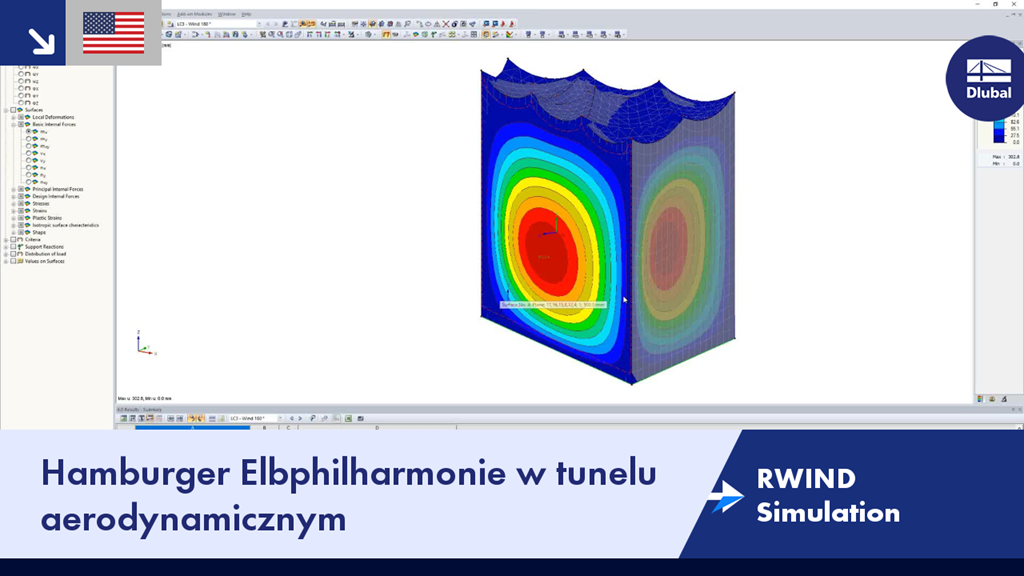

Symulacja RWIND - Hamburger Elbphilharmonie w tunelu aerodynamicznym
Czy mają Państwo jakieś pytania?
Długość: 00:00:00 min
Długość: 00:01:00 min
Długość: 00:01:18 min
Ogólne informacje
Długość: 00:01:02 min
Ogólne informacje
Długość: 00:00:28 min
Ogólne informacje
Długość: 00:01:43 min
Ogólne informacje
Długość: 00:03:55 min
Stworzenie przykładu walidacyjnego dla obliczeniowej mechaniki płynów (CFD) jest kluczowym krokiem w zapewnieniu dokładności i wiarygodności wyników symulacji. Proces ten polega na porównywaniu wyników symulacji CFD z danymi eksperymentalnymi lub analitycznymi uzyskanymi w rzeczywistych sytuacjach. Celem jest ustalenie, czy model CFD może wiernie odwzorować zjawiska fizyczne, które ma symulować. W tym przewodniku opisano kroki niezbędne do opracowania przykładu walidacyjnego dla symulacji CFD, od wyboru odpowiedniego scenariusza po analizę i porównanie wyników. Skrupulatnie wykonując te kroki, inżynierowie i badacze mogą zwiększyć wiarygodność swoich modeli CFD, torując drogę do ich efektywnego zastosowania w różnych dziedzinach, takich jak aerodynamika, lotnictwo i badania nad środowiskiem.
Kierunek wiatru odgrywa kluczową rolę w kształtowaniu wyników symulacji komputerowej mechaniki płynów (CFD) oraz w projektowaniu konstrukcyjnym budynków i infrastruktury. Jest to decydujący czynnik w ocenie interakcji sił wiatru z konstrukcjami, wpływających na rozkład ciśnienia wiatru, a w konsekwencji na reakcje konstrukcji. Zrozumienie wpływu kierunku wiatru jest niezbędne do opracowywania projektów, które mogą wytrzymać zmienne siły wiatru, zapewniając bezpieczeństwo i trwałość konstrukcji. W uproszczeniu, kierunek wiatru pomaga w precyzyjnym dostosowywaniu symulacji CFD i określaniu wytycznych dotyczących projektowania konstrukcji w celu uzyskania optymalnych osiągów i odporności na efekty wywołane wiatrem.
Zgodność z przepisami budowlanymi, takimi jak Eurokod, jest niezbędna dla zapewnienia bezpieczeństwa, integralności konstrukcji i trwałości budynków i konstrukcji. Obliczeniowa mechanika płynów (CFD) odgrywa istotną rolę w tym procesie, symulując zachowanie płynów, optymalizując projekty i pomagając architektom i inżynierom w spełnieniu wymagań Eurokodu związanych z analizą obciążenia wiatrem, wentylacją naturalną, bezpieczeństwem pożarowym i efektywnością energetyczną. Integrując CFD z procesem projektowania, profesjonaliści mogą tworzyć bezpieczniejsze, wydajniejsze i zgodne z przepisami budynki, które spełniają najwyższe standardy konstrukcyjne i projektowe w Europie.
Ponieważ w Eurokodzie nie uwzględniono wiatru oddziałującego na konstrukcje otwarte z jednej strony, odniesiono się do czterech przypadków z niemieckiej normy DIN 1055, część czwarta.
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Jaka jest różnica między modelami turbulencji RANS, URANS i DDES?
Czy istnieje sposób na wyświetlenie wyników sił oporu wszystkich stref z RWIND w tabeli?
Podczas eksportu modelu z programu RFEM do RWIND otrzymuję komunikat "Ostrzeżenie nr 7731 | Nie udało się odczytać pliku rejestratora ”. Co mogę zrobić, aby uruchomić symulację w RWIND?
Jak uwzględnić różne profile wiatru dla różnych kierunków wiatru?
Czy w programie RFEM 6 można wykorzystać powierzchnie przenoszące obciążenia do generowania obciążenia wiatrem za pomocą RWIND?
Jakie jest znaczenie różnicy w sumie kontrolnej sił oporu?
