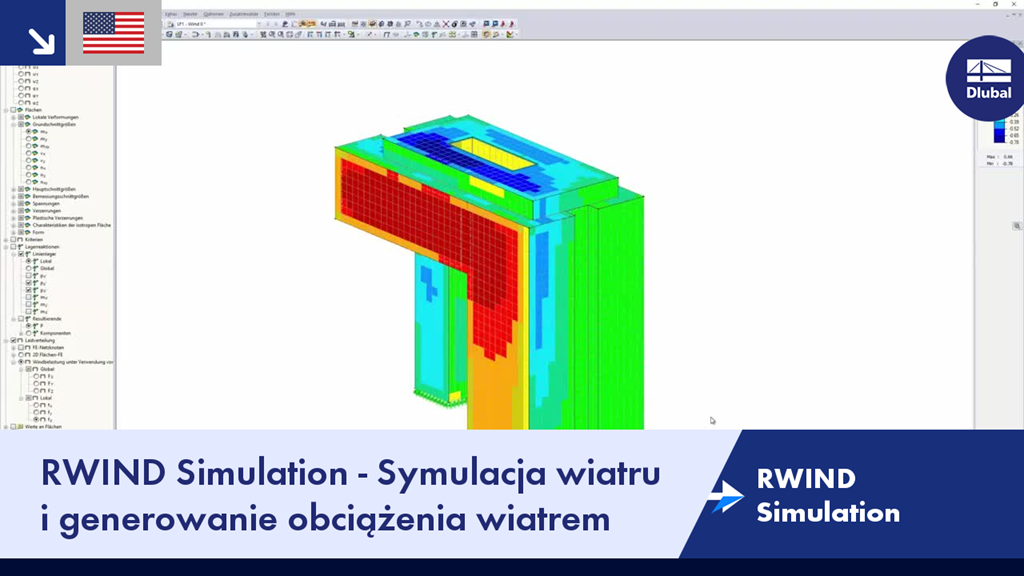

RWIND Simulation to samodzielny program do symulacji CFD przepływu wiatru wokół budynków lub innych obiektów (cyfrowy tunel aerodynamiczny) i generowania obciążeń wiatrem, czyli sił oddziałujących na te obiekty.
Ten przykład pokazuje, w jaki sposób przeprowadzić symulację wiatru, a następnie przesłać uzyskane wyniki jako obciążenia do programu RFEM.
.png?mw=350&hash=c2e135cf0fc4e6dc47eeb79b4c254e7d3ecf2b2e)
Ogólne informacje
Ogólne informacje
Ogólne informacje
W RWIND Simulation można podzielić model na różne strefy. Z jednej strony, strefom tym można przydzielić różne chropowatości powierzchni. Z drugiej strony umożliwiają lepszą ocenę lokalną wyników.
.png?mw=512&hash=326ddb2b4595d26528f3df596e3b8cf487887f2d)
Program RWIND Simulation do generowania obciążeń wiatrem w oparciu o CFD posiada wiele wersji językowych, na przykład:
Program RWIND Simulation umożliwia uwzględnienie chropowatości powierzchni modelu poprzez zastosowanie zmodyfikowanego warunku brzegowego ściany. Model numeryczny opiera się na założeniu, że ziarna o określonej średnicy są rozmieszczone równomiernie na powierzchni modelu, podobnie jak w przypadku papieru ściernego. Średnicę ziaren opisuje parametr Ks, a rozkład parametr Cs. Biorąc pod uwagę chropowatość ścian, symulacja numeryczna przepływu wiatru może lepiej odwzorować rzeczywistość.
W symulacji RWIND możliwa jest opcjonalnie dyskretyzacja przestrzeni przepływu pomiędzy komórkami za pomocą teorii drugiego rzędu.
To rozszerzone podejście zazwyczaj daje dokładniejsze wyniki, mimo mniejszej zbieżności.
