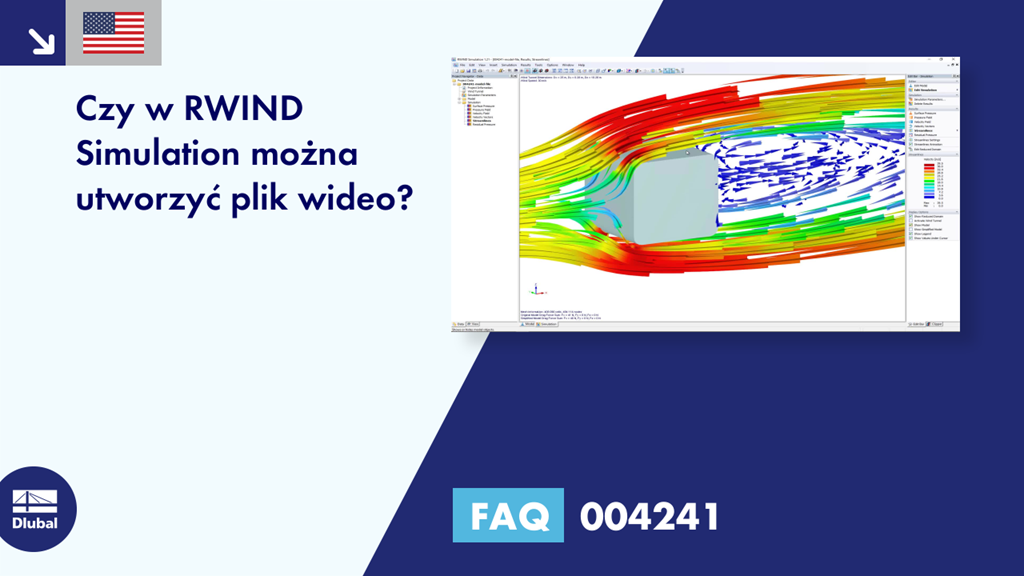

[EN] FAQ 004241 | Czy można utworzyć plik wideo w RWIND Simulation?

Pytanie:
Czy można utworzyć plik wideo w RWIND Simulation?

Odpowiedź:
Tak, istnieje możliwość utworzenia pliku wideo w RWIND Simulation. Ułóż grafikę na ekranie i wybierz menu "Narzędzia → Utwórz plik wideo".

W oknie dialogowym "Utwórz plik wideo" (zdjęcie 01) można zdefiniować nazwę pliku wideo w osobnym oknie dialogowym, klikając przycisk [Wyszukaj]. Możliwe jest wybranie różnych typów plików wideo. Ponadto można dostosować jakość i częstotliwość nagrywania.

Kliknij przycisk [Start], aby rozpocząć nagrywanie lub przycisk [Stop], aby je zatrzymać.
