Pytanie:

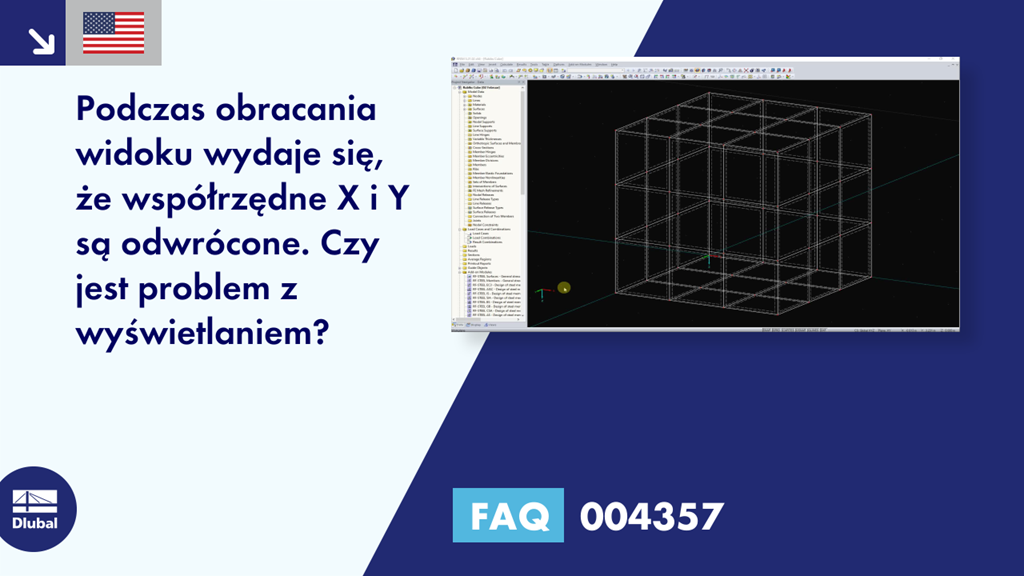

Podczas obracania widoku wydaje się, że współrzędne X i Y są odwrócone. Czy wystąpił problem z wyświetlaniem?
Odpowiedź:
Opisany efekt nie jest błędem wyświetlania, a jedynie kwestią perspektywy i dobrym przykładem złudzenia optycznego. Zależy to od tego, czy odwzorowanie układu osi jest postrzegane jako narożnik wewnętrzny czy zewnętrzny.
Przykład: Kostka Rubika w rzucie izometrycznym
Żółta strona sześcianu to górna powierzchnia. W ustawionym widoku izometrycznym wewnętrzny narożnik układu współrzędnych można zobaczyć ukośnie od góry. Jeśli po prostu odwrócisz widok do góry nogami, tak aby Z był skierowany w górę, X w prawo, a Y w lewo, możesz spojrzeć na dolną stronę sześcianu, czyli z góry na dolny zewnętrzny róg układu współrzędnych .
Obracając widok o 45 ° wokół osi poziomej, można odnieść wrażenie, że patrzy się na wewnętrzny narożnik układu współrzędnych. Jest to jednak narożnik zewnętrzny.
