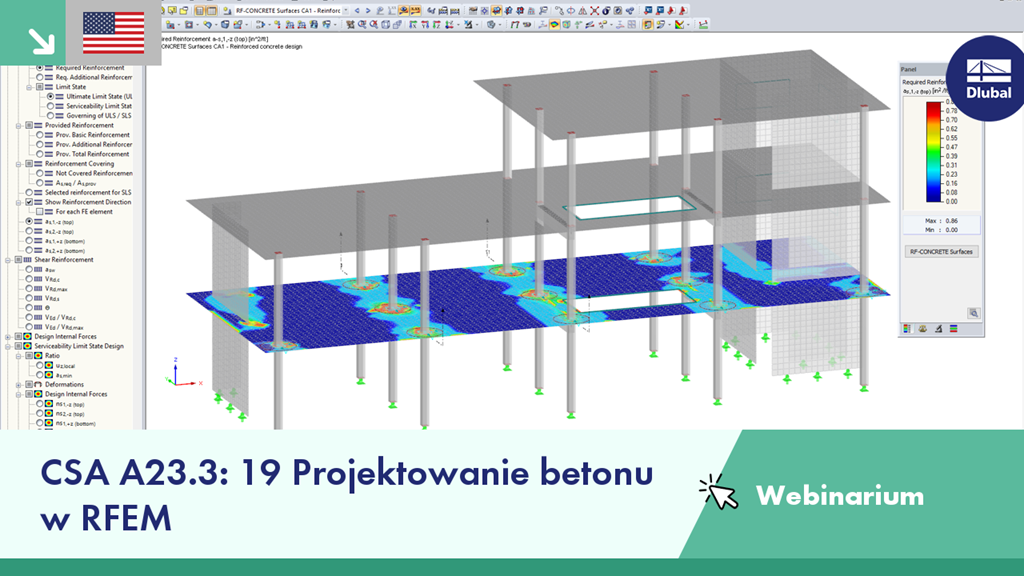

Webinarium demonstruje ogólny proces projektowania konstrukcji betonowych zgodnie z CSA A23.3:19 w programie RFEM i modułach dodatkowych RF-CONCRETE.
Plan:
00:00 Wstęp
04:35 Model konstrukcji betonowej i przegląd obciążeń w RFEM
11:40 Przegląd wyników analizy dla prętów i powierzchni
22:20 Wymiarowanie prętów w RF-CONCRETE Members
41:05 Wymiarowanie powierzchni w RF-CONCRETE Surfaces
50:48 Rozwiązywanie problemów z osobliwościami na powierzchniach 2D
01:03:54 Wniosek
