Pytanie:

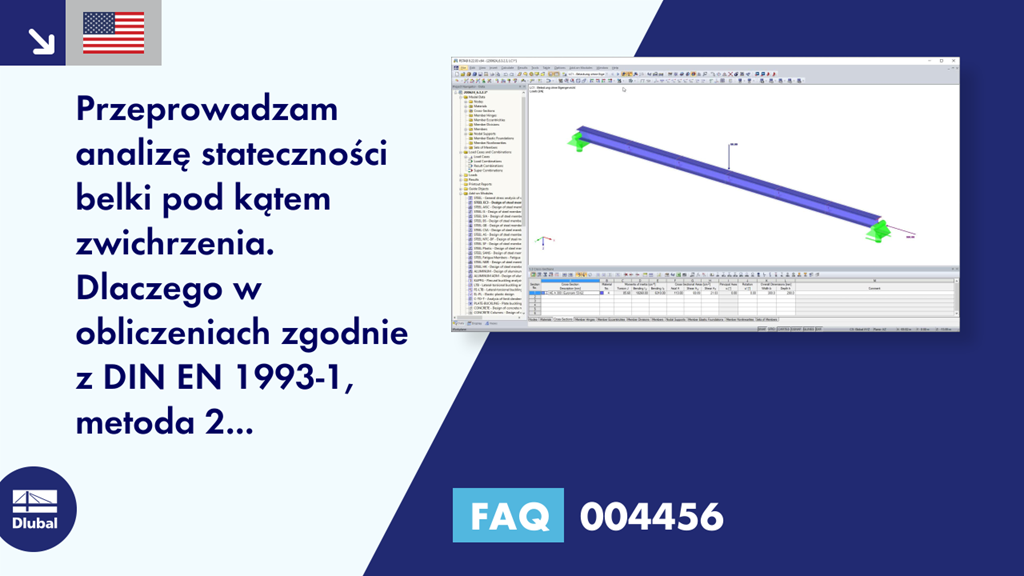

Przeprowadzam analizę stateczności belki pod kątem zwichrzenia. Dlaczego w obliczeniach zgodnie z DIN EN 1993-1, metoda 2 stosowana jest zmodyfikowany współczynnik redukcyjny χ-LT,mod? Czy można to dezaktywować?
Odpowiedź:
Zgodnie z DIN EN 1993-1-1, 6.3.2.3 (2) współczynnik redukcyjny LT może być zmodyfikowany o współczynnik f dla -LT,mod. Opcję tę można aktywować lub dezaktywować w Ustawieniach załącznika krajowego.
