Pytanie:

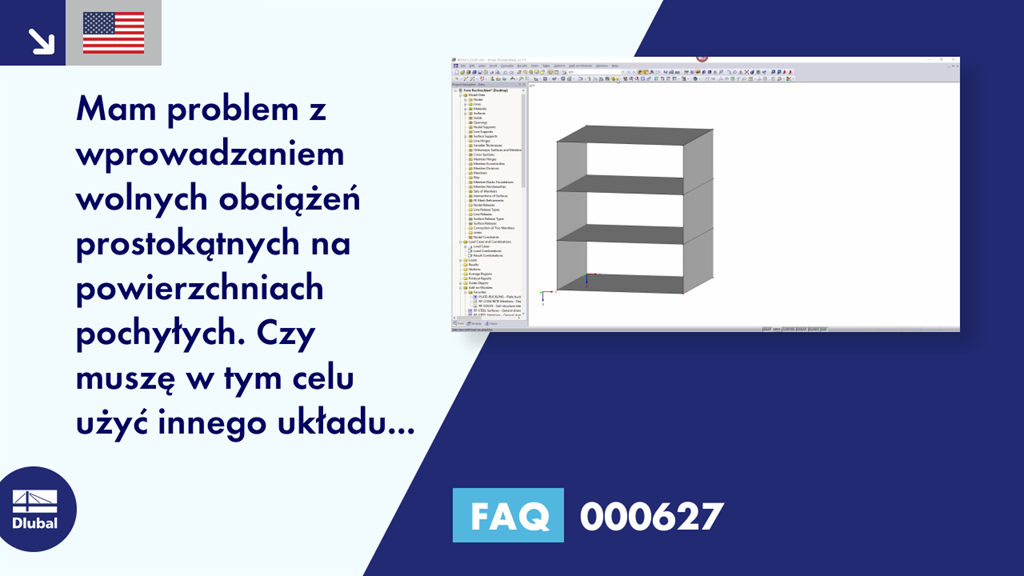

Mam problem z wprowadzaniem wolnych obciążeń prostokątnych na powierzchniach pochyłych. Czy muszę w tym celu użyć innego układu współrzędnych?
Odpowiedź:
Do określania obciążeń nie jest konieczne stosowanie innego układu współrzędnych. Obciążenia mogą być przyłożone lokalnie w kierunku z, jeżeli mają działać prostopadle do powierzchni.
Podczas wprowadzania obciążeń należy zwrócić uwagę na płaszczyznę rzutowania. Z punktu, który został określony w przekroju konstruowana jest linia prosta prostopadła do płaszczyzny rzutu obciążenia. Jeżeli linia ta przecina powierzchnię zawartą w polu "Na powierzchniach nr." liście, obciążenie jest następnie przykładane w punkcie przecięcia. W ten sposób z łatwością można zastosować podobne obciążenia na wielu powierzchniach.
Granice obciążenia powierzchniowego znajdują się w miejscu, w którym przecinają się szare przerywane linie z powierzchnią. Obciążenie powierzchniowe jest wyświetlane w ten sposób również, gdy działa prostopadle do powierzchni.
Do graficznego określenia współrzędnych może być oczywiście przydatny lokalny układ współrzędnych.
