Pytanie:

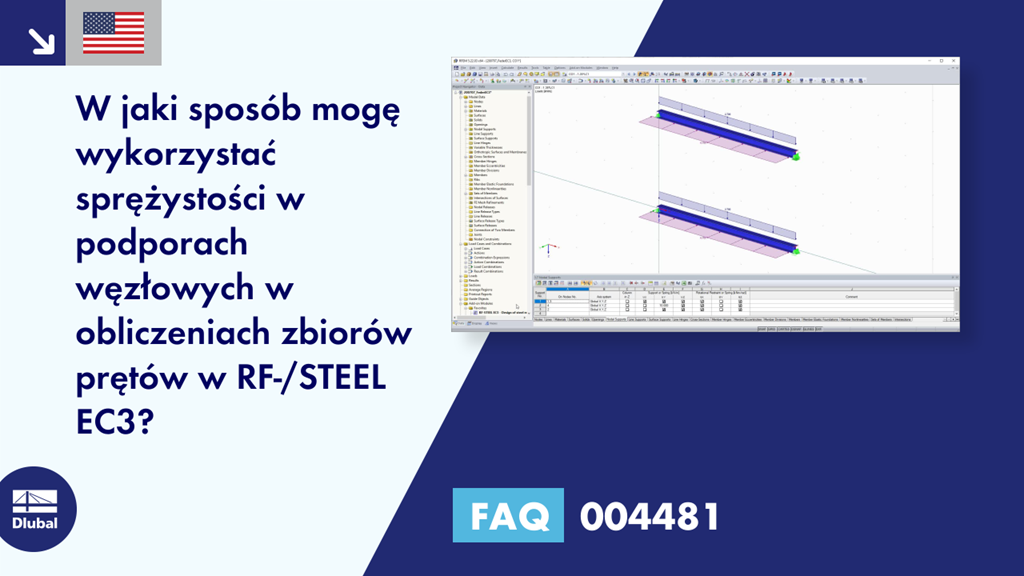

W jaki sposób można wykorzystać sprężyny do podpór węzłowych w obliczeniach zbiorów prętów w RF-/STEEL EC3?
Odpowiedź:
Aby dostosować podpory węzłowe zbiorów prętów, należy przejść do okna „1.7 Podpory węzłowe”. Tam można dostosować podpory węzłowe dla zbioru prętów.
Kliknij lewym przyciskiem myszy pole wyboru warunku podparcia, który chcesz dostosować. Pojawi się symbol wyboru, przy którym można wybrać typ „Sprężyna”. Teraz można wprowadzić właściwości sprężyny.
