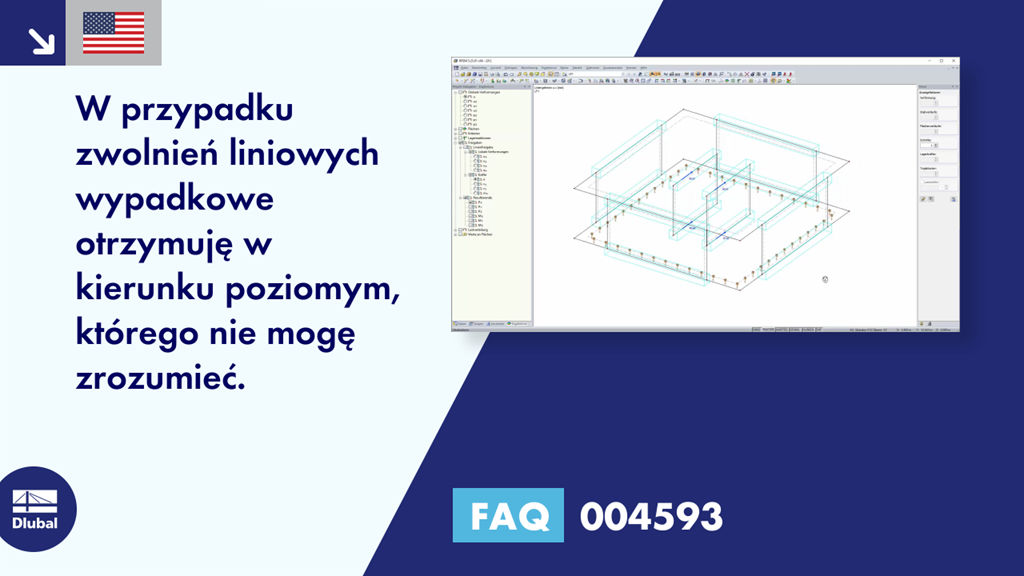

Pytanie:
W przypadku zwolnień liniowych wypadkowe otrzymuję w kierunku poziomym, którego nie mogę zrozumieć.
Odpowiedź:
Generalnie, wypadkowe w kierunku poziomym są uzyskiwane, jeżeli odpowiednia część składowa nie jest zwolniona i nie bazuje na rzucie symetrycznym innym niż dany element.
