Pytanie:

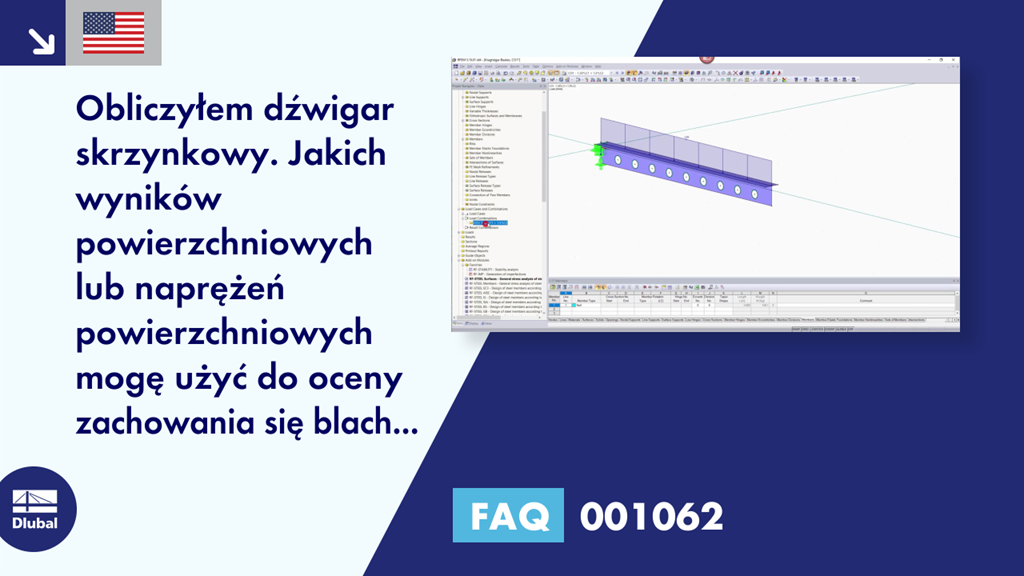

Obliczyłem dźwigar skrzynkowy. Jakich wyników powierzchniowych lub naprężeń powierzchniowych mogę użyć do oceny zachowania się blach wyboczeniowych?
Odpowiedź:
Na podstawie jedynie wyników powierzchni lub naprężeń powierzchniowych nie można sformułować opinii na temat zachowania się dźwigara wyboczeniowego. Zachowanie stateczności można analizować za pomocą modułu dodatkowego RF-STABILITY. Określa on kształty wyboczeniowe i współczynniki obciążenia krytycznego, które umożliwiają ocenę zachowania się konstrukcji wyboczeniowej.
Jednak nie podano jeszcze obliczeń wyboczenia. W tym celu należałoby przenieść kształt wyboczenia do modelu, tak aby można go było obliczyć według analizy drugiego rzędu na niedoskonałym układzie konstrukcyjnym. Przeprowadzając analizę naprężeń za pomocą modułu dodatkowego RF STEEL, można było następnie przeprowadzić obliczenia wyboczeniowe.
Dodatkowy moduł RF‑IMP ułatwia przenoszenie kształtu wyboczenia. Za pomocą tego modułu można wygenerować geometrię zastępczą na podstawie postaci stateczności, dzięki czemu możliwe jest przeprowadzenie obliczeń wyboczeniowych z uwzględnieniem postaci wyboczeniowej drugiego rzędu. Analiza wstępnie odkształconego układu za pomocą RF-STEEL.
Procedura w programie RFEM może wyglądać tak:
Modelowanie całego przekroju jako modelu 3D
Przyłożenie obciążeń
Obliczanie postaci wyboczenia w RF‑STABILITY
Generowanie modelu początkowego w RF-IMP
Obliczanie kombinacji obciążeń według teorii drugiego rzędu analiza na podstawie modelu równoważnego
Analiza naprężeń w RF-STEEL
Alternatywnie do analizy wyboczenia można użyć modułu PLATE-BUCKLING.
Na naszej stronie internetowej można znaleźć bardzo interesujące artykuły techniczne na ten temat.
