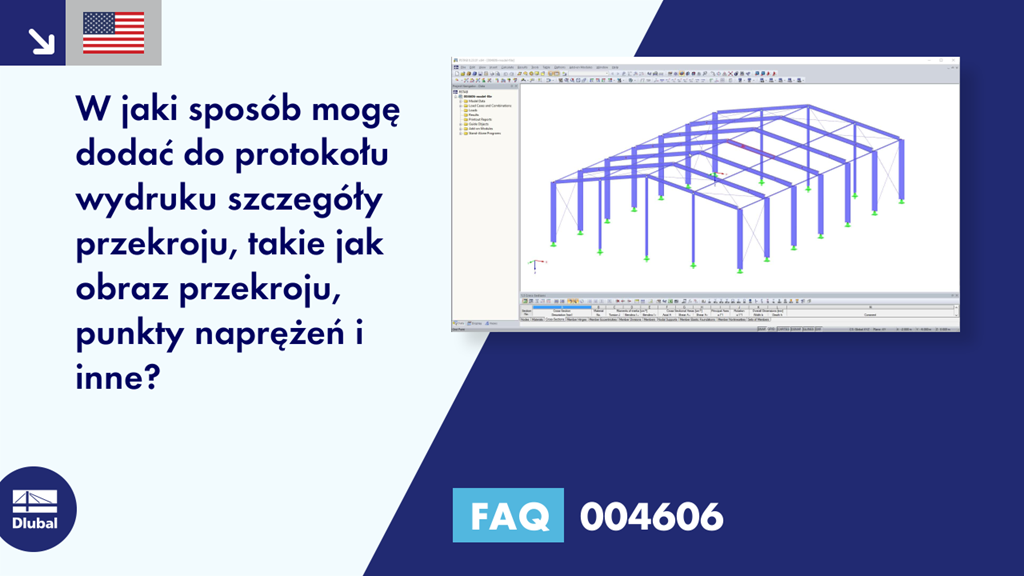

[PL] FAQ 004606 | Jak mogę dodać szczegóły przekroju, takie jak obraz przekroju, punkty naprężeń ...

Pytanie:
W jaki sposób mogę dodać do protokołu wydruku szczegóły przekroju, takie jak obraz przekroju, punkty naprężeń i inne?

Odpowiedź:
Zawartość protokołu wydruku można zdefiniować w oknie dialogowym „Wybór protokołu wydruku”. Aby dodać dane przekroju, należy zaznaczyć pole wyboru w tabeli 1.13 Przekroje (RFEM) lub w tabeli 1.3 Przekroje (RSTAB). Kliknięcie przycisku [...] powoduje otwarcie okna dialogowego "Szczegóły przekroju" (rys. 01), w którym można wybrać żądane szczegóły.

W przypadku wyboru wielokrotnego należy nacisnąć klawisz Ctrl (wybór pojedynczy) lub klawisz Shift (wybór obszaru), a następnie kliknąć odpowiednie pozycje lewym przyciskiem myszy (rysunek 02).

Zakres można zdefiniować, klikając przycisk "Edytuj szczegóły przekroju" (rys. 03). Wpisy mają wpływ na wszystkie wybrane wpisy (podświetlone na niebiesko).

Film pokazuje, w jaki sposób można dodać szczegóły przekrojów przekrojów 2, 5, 7 i 8 do protokołu wydruku.
