Stefan Hoffmann, M.Sc.

2020-08-27

[EN] FAQ 004680 | Podczas projektowania w FRAME -JOINT Pro otrzymuję błąd nr 30011 „Wybrane ...

Pytanie:

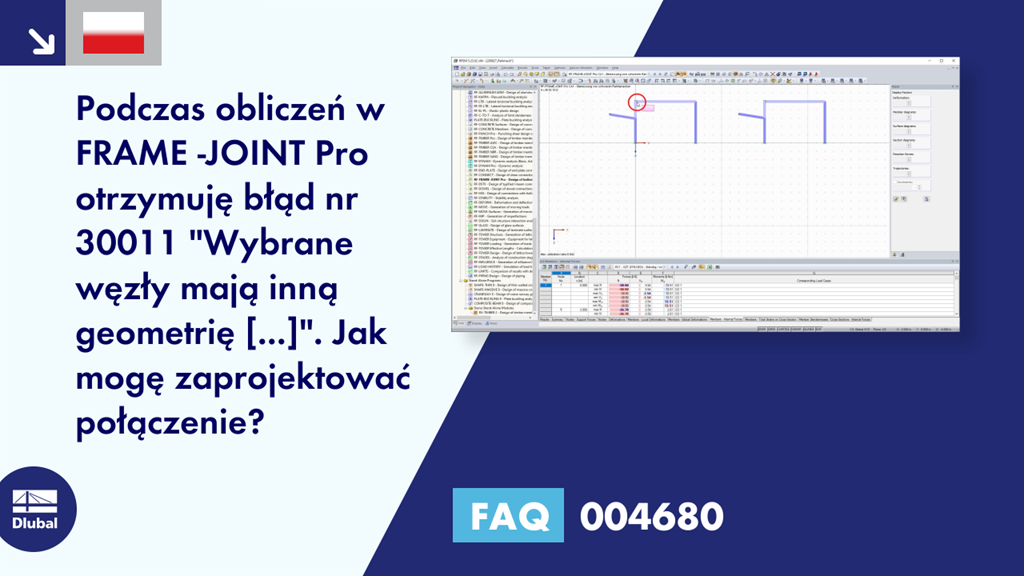

Podczas obliczeń w FRAME -JOINT Pro otrzymuję błąd nr 30011 "Wybrane węzły mają inną geometrię [...]". Jak mogę zaprojektować połączenie?

Odpowiedź:
Sprawdź przekroje połączenia ramy lub połączenia.

Program sprawdza, czy do obliczeń można przydzielić pręty. Jeżeli tak nie jest, wyświetlany jest przypis, wyjaśniony w kolumnie „Komentarz”. Prawdopodobnie został użyty przekrój, który nie jest przeznaczony do wymiarowania połączeń.

W naszym przykładzie wyświetlana jest Nota 23, a następnie lewa belka jest przypisywana ręcznie: "Lewa belka: Przekrój nie jest przekrojem dwuteowym. "

W oknie 1.2 Przekroje można otworzyć bibliotekę przekrojów, aby sprawdzić, które przekroje można wybrać dla typu złącza ramy (aktywować ręczną definicję geometrii w oknie 1.1 "Dane ogólne").
