Pytanie:

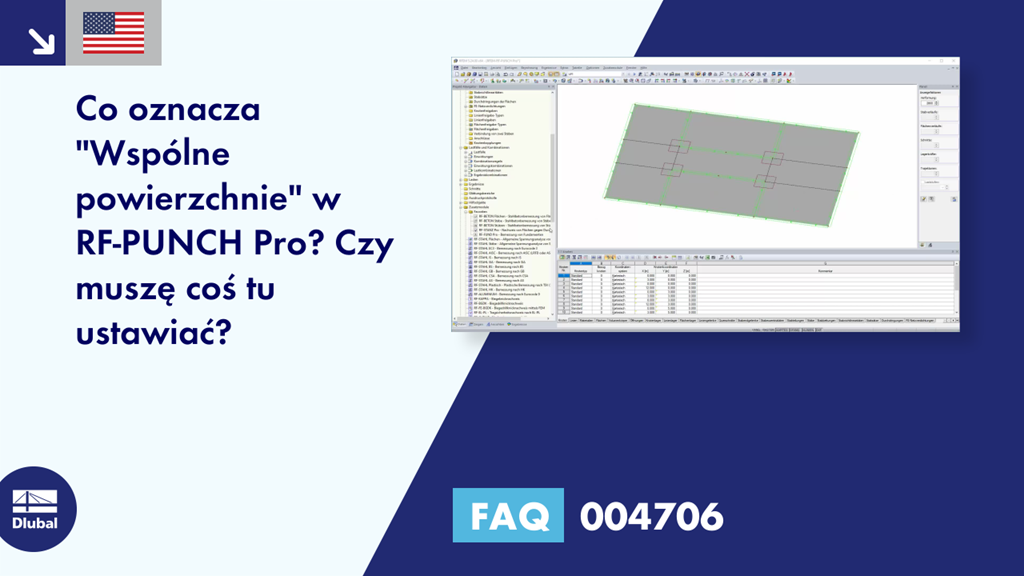

Co oznacza "Wspólne powierzchnie" w RF-PUNCH Pro? Czy muszę coś tu ustawiać?
Odpowiedź:
„Powierzchnie wspólne” (kolumna I w oknie 1.5) mają charakter informacyjny.
Teoretycznie można zaznaczyć lub odznaczyć powierzchnie, które mają zostać uwzględnione w obliczeniach przebicia, a tym samym skrócić obwód krytyczny (zobacz wideo).
Zazwyczaj nie ma tu potrzeby wprowadzania zmian.
