Pytanie:

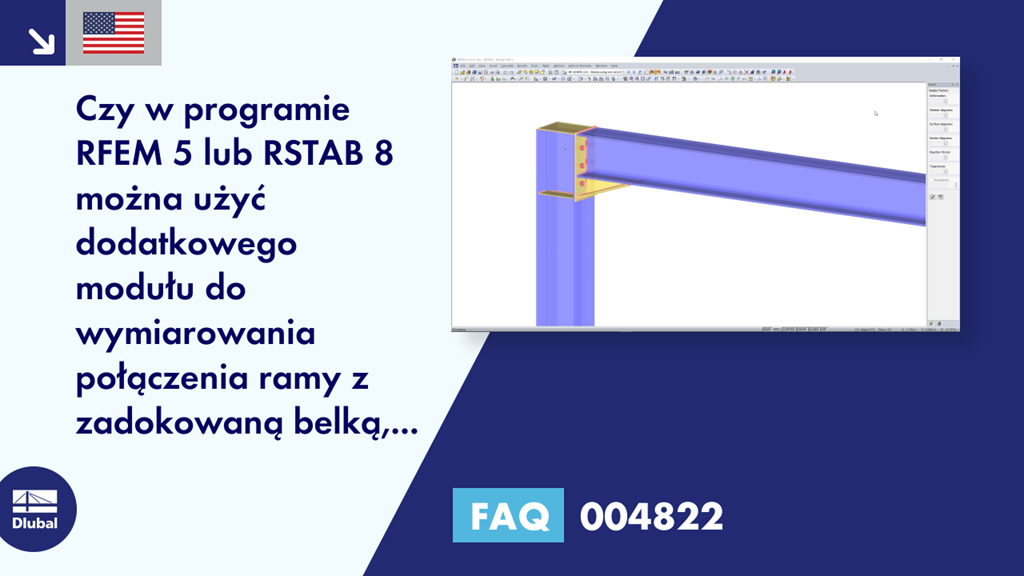

Czy można użyć jednego z modułów dodatkowych w programie RFEM/RSTAB do wymiarowania połączenia ramy z zadokowaną belką, żebrami i dowolną liczbą rzędów śrub?
Odpowiedź:
Tak, jest to możliwe dzięki modułom dodatkowym RF-/FRAME-JOINT Pro lub RF-/JOINTS Steel - Rigid, o ile spełnione są wszystkie dopuszczalne warunki, takie jak np. minimalne odległości.
