Pytanie:

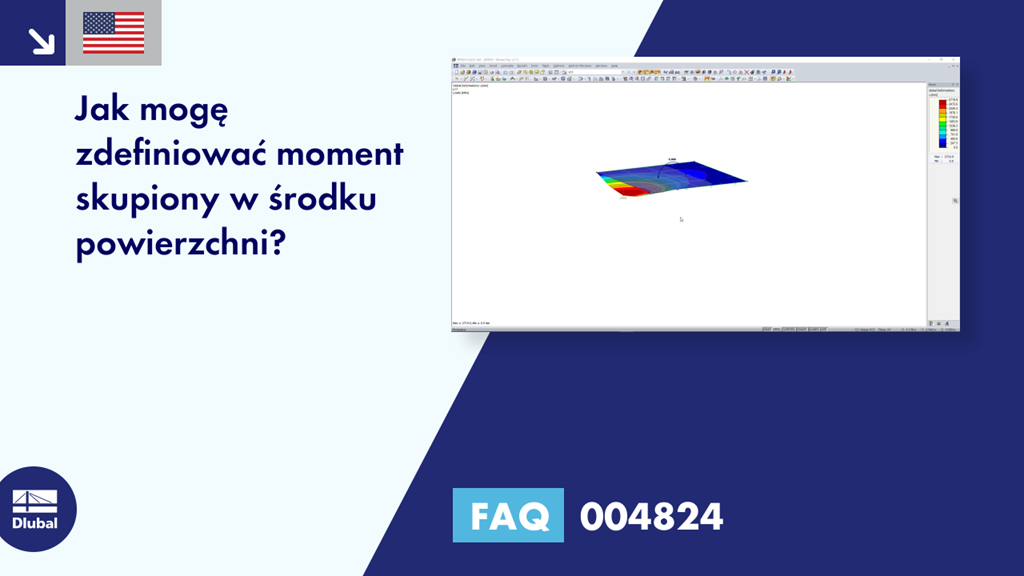

Jak mogę zdefiniować moment skupiony w środku powierzchni?
Odpowiedź:
W programie na węzeł musi działać moment skupiony. W związku z tym należy zamodelować węzeł w odpowiednim miejscu i zdefiniować tam moment skupiony.
Jeżeli węzeł jest domyślnie zamodelowany, zostaje automatycznie zintegrowany z powierzchnią. Można to sprawdzić w oknie dialogowym „Edytować powierzchnię”, w zakładce „Zintegrowane”, patrz rysunek.
