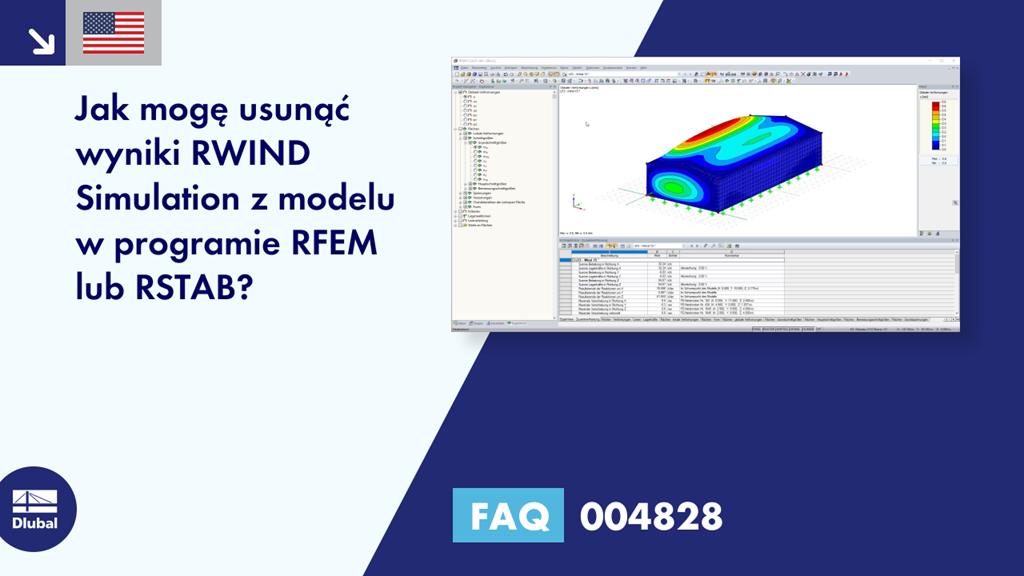

FAQ 004828 | Jak mogę usunąć wyniki RWIND Simulation z modelu w programie RFEM lub RSTAB?

Pytanie:
Jak mogę usunąć wyniki RWIND Simulation z modelu w programie RFEM lub RSTAB?

Odpowiedź:
W menu "Obliczenia" otwórz interfejs "RWIND Simulation - Symulacja i generowanie obciążeń wiatrem". Następnie w zakładce „Przypadki obciążeń” należy usunąć wyniki przy użyciu funkcji „Usunąć wyniki RWIND Simulation”.

Symulacja przepływu wiatru i generowanie obciążenia wiatrem
