Pytanie:

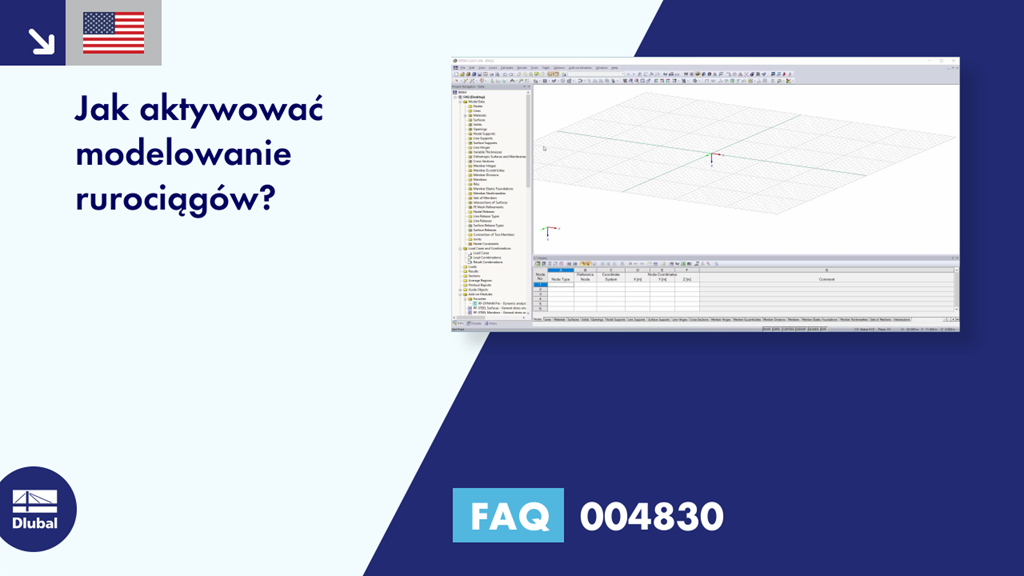

Jak aktywować modelowanie rurociągów?
Odpowiedź:
Do modelowania rurociągów dostępny jest moduł dodatkowy RF-PIPING. Ten moduł dodatkowy jest rozszerzeniem programu RFEM. Funkcje modułu dodatkowego dla rurociągów są aktywowane po wybraniu analizy rurociągów w oknie dialogowym Dane ogólne, w zakładce Opcje.
Baza informacji
Wydarzenie
Wydarzenie
Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób można łatwo zmieniać parametry gięcia.
Istnieje również możliwość późniejszego wydłużenia rurociągu poprzez zdefiniowanie specjalnych komponentów (kompensatorów, zaworów itp.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.
Ciągłe odcinki rur są definiowane jako zbiory rurociągów.
W przypadku obciążeń rurociągów obciążenia prętowe są przypisywane do odpowiednich przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.
Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy wybrać odpowiednie zestawy rurociągów i sytuacje obciążeniowe.
Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.
Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
