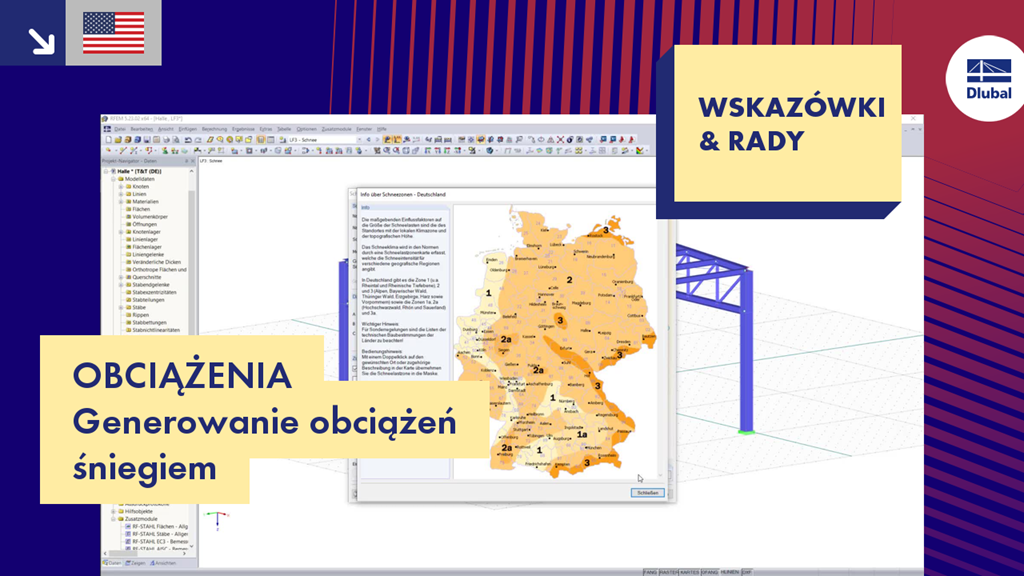

Film pokazuje automatyczne generowanie obciążeń śniegiem za pomocą generatora obciążeń w programie RFEM. Przykładowo, obciążenie śniegiem jest określane dla trójwymiarowej hali stalowej zgodnie z Eurokodem.
T&T 007 | Obciążenia - Generuj obciążenia śniegiem
Odnośniki
Czy mają Państwo jakieś pytania?
W Niemczech norma DIN EN 1991-1-3 wraz z załącznikiem krajowym DIN EN 1991-1-3/NA reguluje obciążenie śniegiem. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.
Eurokod 1, części 1 do 3 oraz norma amerykańska ASCE/SEI 7-16 opisują efekty ogólne od obciążeń śniegiem. Die von den Normen geforderten Lastansätze für Sattel-, Pult- und Flachdächer sind in RFEM und RSTAB in einem Tool hinterlegt, sodass eine einfache Generierung dieser Einwirkung stattfinden kann.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
Obciążenia śniegiem mogą być generowane jako obciążenia prętów na dachach płaskich / jednospadowych i dachach dwuspadowych.
Dodatkowe obciążenia śniegiem takie jak obciążenia śniegiem naniesionym, nasypem śnieżnym i barierkami przeciwśniegowymi mogą zostać również uwzględnione.
Dostępne są poniższe normy:
- EN 1991-1-3 (wraz z załącznikami krajowymi)
- DIN 1055-5
- CTE DB-SE-AE
- ASCE/SEI 7-16
Podczas modelowania konstrukcji szkieletowych dostępne są generatory obciążenia wiatrem według EN 1991-1-4 oraz śniegiem według EN 1991-1-3. Przypadki obciążeń są generowane w zależności od kształtu dachu. Inny generator tworzy obciążenie pokrywą (lód). Powtarzające się kombinacje obciążeń można zapisywać jako szablony.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
