Pytanie:

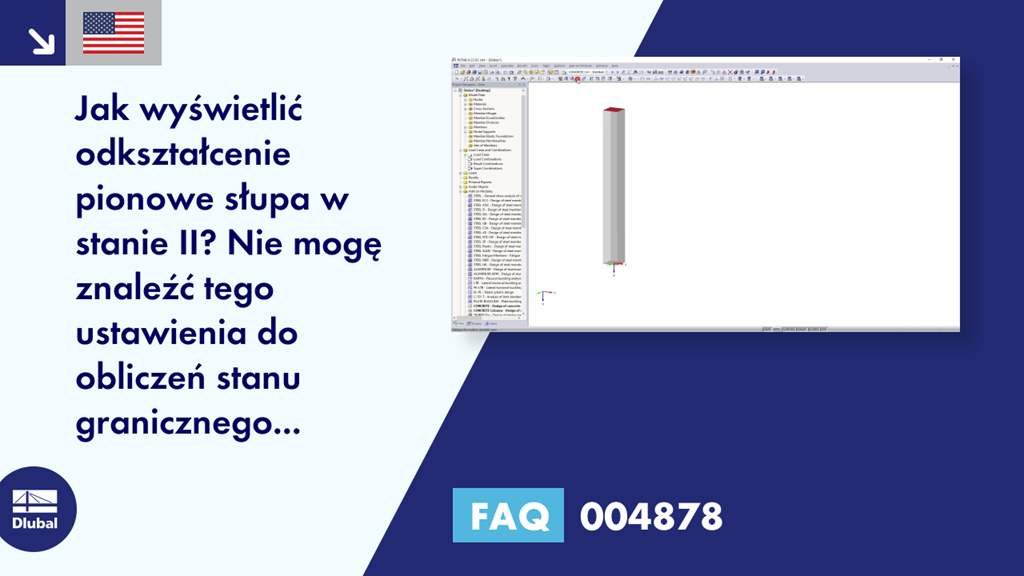

Jak wyświetlić odkształcenie pionowe słupa w stanie II? Nie mogę znaleźć tego ustawienia do obliczeń stanu granicznego użytkowalności.
Odpowiedź:
Odkształcenie uz,local w kategorii 'Projektowanie stanu granicznego użytkowalności' odnosi się tylko do uproszczonej metody analitycznej. W przypadku obliczeń nieliniowych można jednak wyświetlić odkształcenia w kategorii 'Analiza nieliniowa' dla stanu granicznego użytkowalności za pomocą wpisu 'Przemieszczenie węzła ug'.
