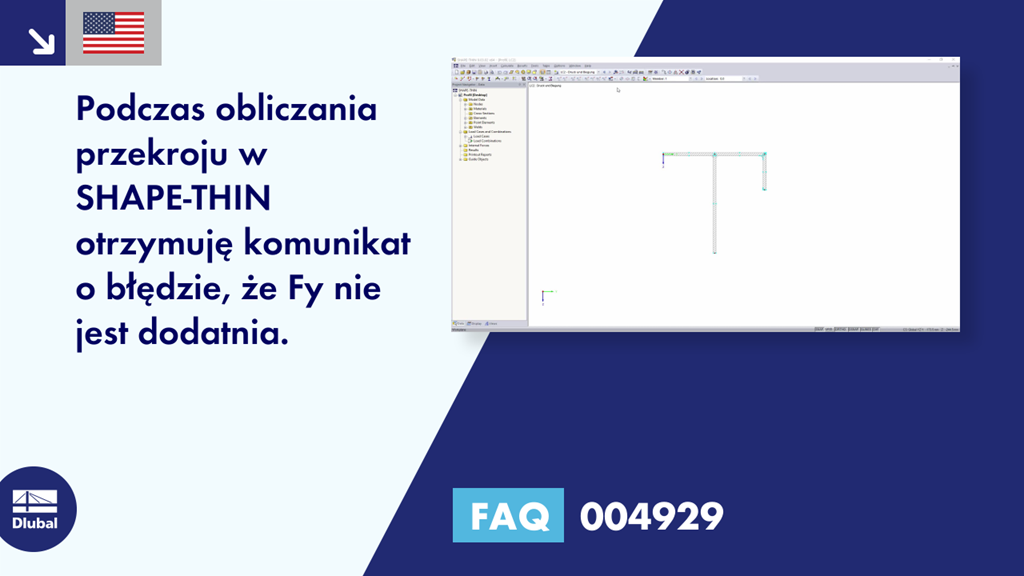

Pytanie:
Podczas obliczania przekroju w SHAPE-THIN otrzymuję komunikat o błędzie, że Fy nie jest dodatnia.
Odpowiedź:
W oknie „1.2 Materiały” należy zdefiniować granicę plastyczności i naprężenia graniczne.
W przypadku zaznaczenia pola wyboru "Właściwości przekroju plastycznego" w sekcji Dane ogólne granica plastyczności jest wymagana do określenia właściwości przekroju plastycznego.
Naprężenia graniczne są wymagane do porównania naprężeń obliczonych z naprężeniami granicznymi.
Baza informacji
Baza informacji
SHAPE-THIN określa przekroje efektywne zgodnie z EN 1993-1-3 i EN 1993-1-5 dla profili formowanych na zimno. Opcjonalnie można sprawdzić warunki geometryczne pod kątem możliwości zastosowania normy określonej w EN 1993-1-3, rozdział 5.2.
Efekty miejscowego wyboczenia płyty są uwzględniane zgodnie z metodą zmniejszonej szerokości, a ewentualne wyboczenie usztywnień (niestateczność) jest uwzględniane w przypadku przekrojów usztywnionych zgodnie z EN 1993-1-3, rozdział 5.5.
W celu zoptymalizowania przekroju efektywnego, opcjonalnie można przeprowadzić obliczenia iteracyjne.
Przekroje efektywne można wyświetlić w postaci graficznej.
Więcej informacji na temat wymiarowania profili zimnogiętych w modułach SHAPE-THIN i RF-/STEEL Cold-Formed Sections można znaleźć w artykule technicznym "Wymiarowanie przekrojów ceowych cienkościennych zgodnie z EN 1993-1-3".
Wymiarowanie przekroju ceowego cienkościennego zgodnie z EN 1993-1-3 Więcej o RF-/STEEL Cold-Formed Sections
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
