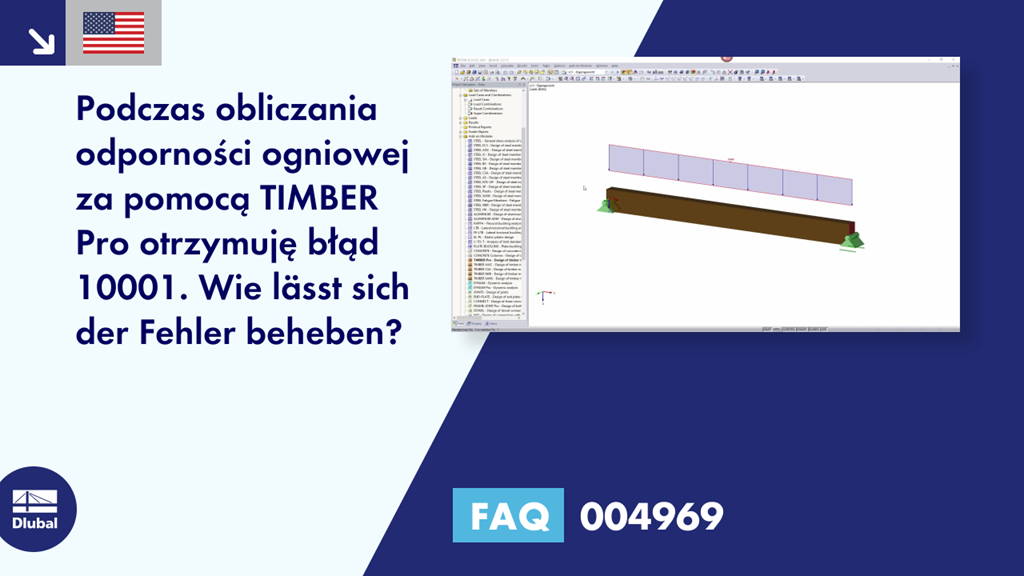

[EN] FAQ 004969 | Podczas obliczania odporności ogniowej za pomocą TIMBER Pro pojawia się błąd ...

Pytanie:
Podczas obliczania odporności ogniowej w programie TIMBER Pro otrzymuję błąd 10001. Jak mogę naprawić błąd?

Odpowiedź:
Jeżeli pojawia się ten komunikat o błędzie, przekrój jest oczywiście niewystarczający, ponieważ po określonym czasie odporności ogniowej nie ma już przekroju. Można to bardzo łatwo sprawdzić, skracając czas trwania odporności ogniowej w ustawieniach szczegółowych, aż do momentu, gdy obliczenia będą nadal możliwe.

W wyniku obliczeń odporności ogniowej można bardzo dobrze zobaczyć na wykresie, ile resztkowego przekroju jest jeszcze dostępne po określonym czasie trwania pożaru.

Czy mają Państwo jakieś pytania?
