Pytanie:

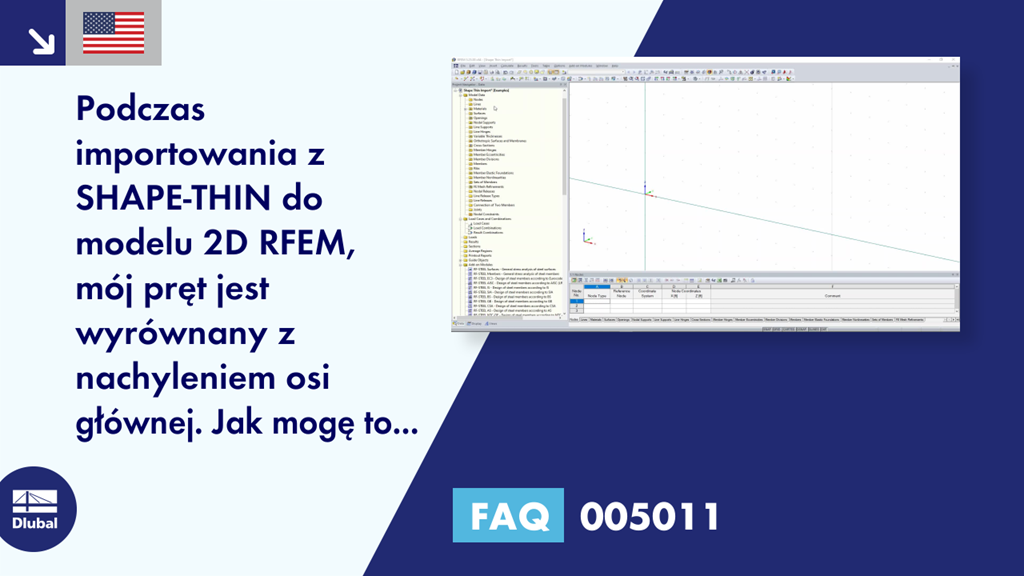

Podczas importowania z SHAPE-THIN do modelu 2D RFEM, mój pręt jest wyrównany z nachyleniem osi głównej. Jak mogę to naprawić?
Odpowiedź:
W sekcji Dane ogólne zmień typ modelu z 2D na 3D. To automatycznie dostosowuje orientację pręta do jego osi geometrycznej.
