Pytanie:

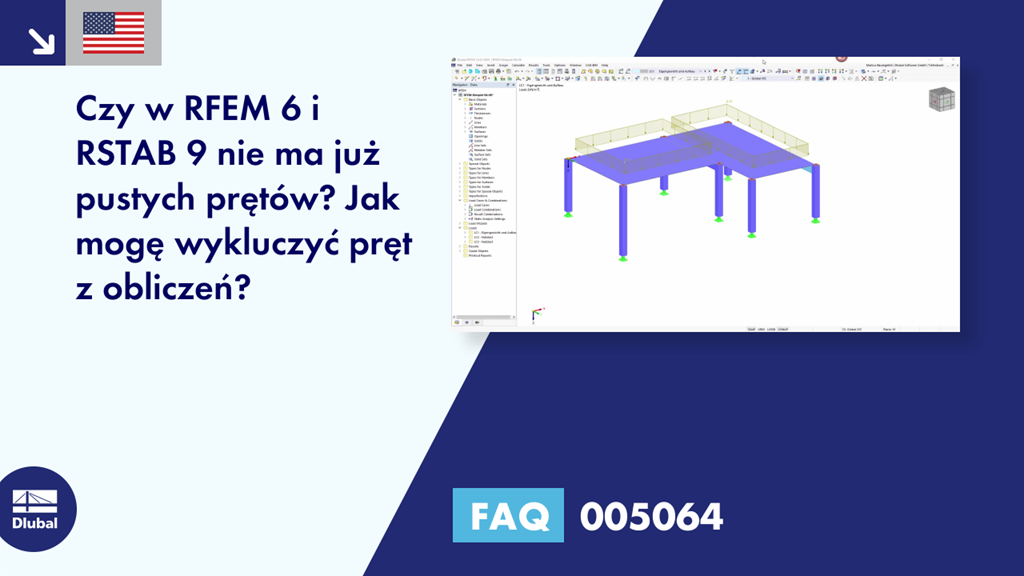

Gibt es in RSTAB 9 und RFEM 5 keine Nullstäbe mehr? Jak mogę wykluczyć pręt z obliczeń?
Odpowiedź:
Typ pręta „Pręt zerowy” nie jest już dostępny w programie RFEM 6 i RSTAB 9. W oknie dialogowym „Edytować pręt” można jednak dezaktywować dowolny pręt do obliczeń.
