W tym filmie pokażemy, jak zamodelować przegubową ramę ze skosami w Rhino & Grasshopper i jak eksportować wyniki do programu RFEM 6.
Plan:
00:00 Wstęp
00:17 Geometria
05:20 Pręty
05:58 Przekrój i materiał
09:00 Podpory
09:37 Parametry
10:10 Eksport

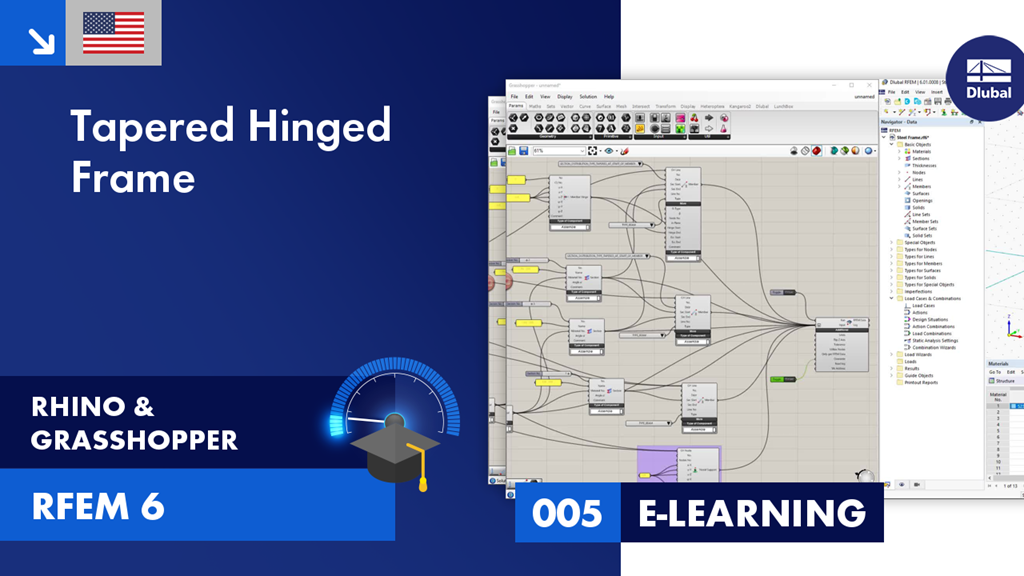

Tutorial RFEM 6 z Rhino i Grasshopper | 005 Rama przegubowa ze skosami
