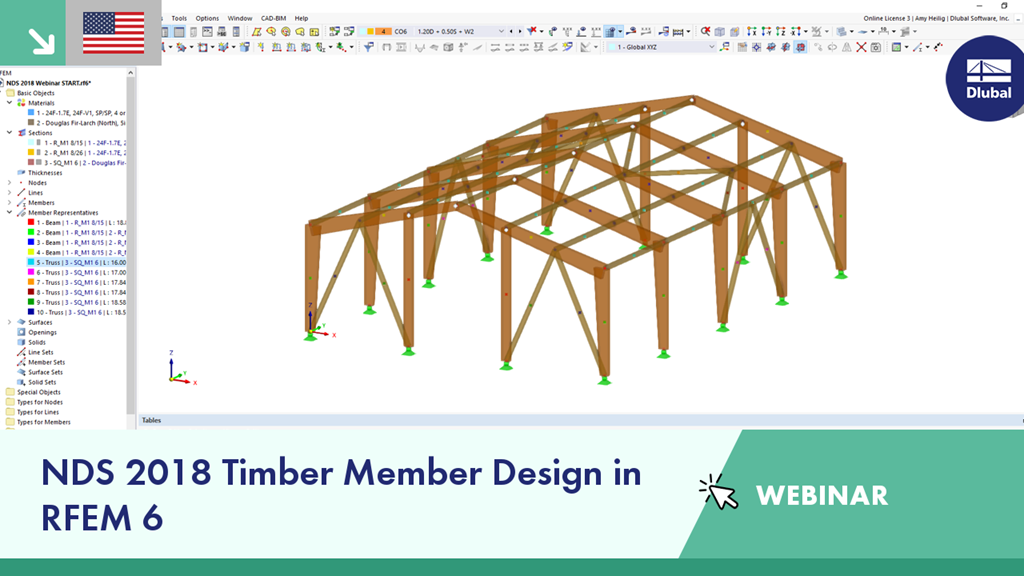

To webinarium będzie wprowadzeniem do wymiarowania prętów drewnianych wg. NDS 2018 w RFEM 6.
Plan:
00:00 Wstęp
01:47 Przykład 1 modelowanie pręta drewnianego
20:30 Obciążenia, sytuacje obliczeniowe i kombinacje obciążeń
31:35 Dane wejściowe do obliczeń pręta
45:51 Analiza i przegląd wyników obliczeń
51:05 Przykład 2 wprowadzanie danych podpory obliczeniowej
1:01:02 Przegląd wyników analizy i obliczeń
1:03:10 Podsumowanie
Funkcja produktu
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Rozszerzenie Projektowanie konstrukcji drewnianych dla programu RFEM 6/RSTAB 9 ma wiele zastosowań i łączy w sobie wiele dodatkowych elementów. [*S16332764*] Rozszerzenie Wymiarowanie drewna dla RFEM 6
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Program główny
Nowoczesny program do analizy statyczno-wytrzymałościowej 3D jest odpowiedni do analizy statyczno-wytrzymałościowej i dynamicznej konstrukcji szkieletowych, a także do wymiarowania betonu, stali, drewna i innych materiałów.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Program samodzielny
Wymiarowanie drewna belek z drewna klejonego warstwowo jednoprzęsłowo i o dużej rozpiętości zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych belek prostych, ciągłych i Gerber ze wspornikami lub bez zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych słupów prostokątnych i okrągłych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych płatwi sprzężonych i belek ciągłych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych ram trójprzegubowych z połączeniami na wczep klinowy zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie stężeń dla drewnianych konstrukcji szkieletowych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych dachów płaskich, jednospadowych i dwuspadowych zgodnie z Eurokodem 5
