Pytanie:

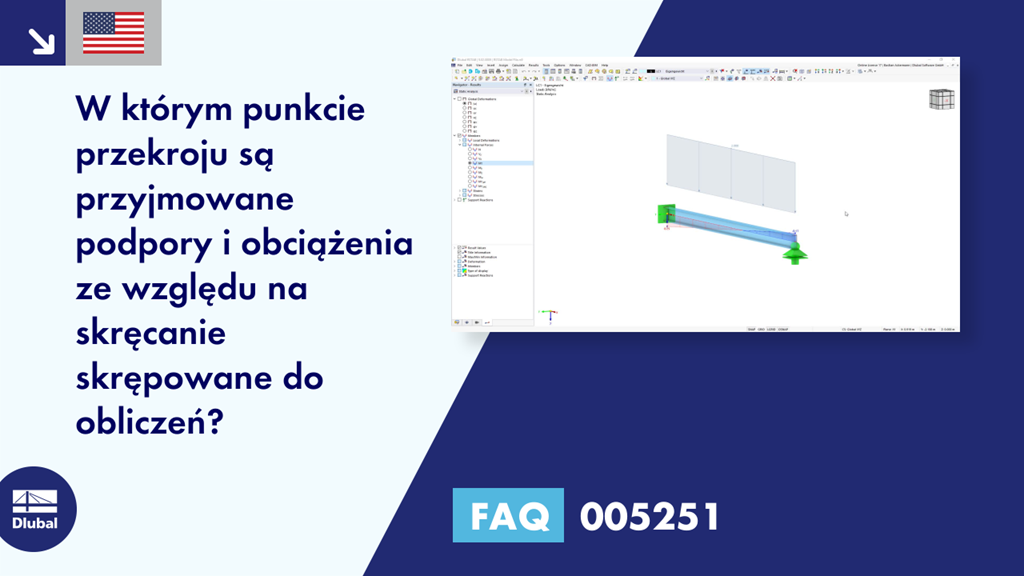

W którym punkcie przekroju są przyjmowane podpory i obciążenia ze względu na skręcanie skrępowane do obliczeń?
Odpowiedź:
Do obliczeń przyjmuje się zarówno siły podporowe, jak i obciążenia, ze względu na skręcanie skrępowane w środku ciężkości. Odpowiednio, niesymetryczny przekrój byłby automatycznie skręcany, patrz rysunek.
