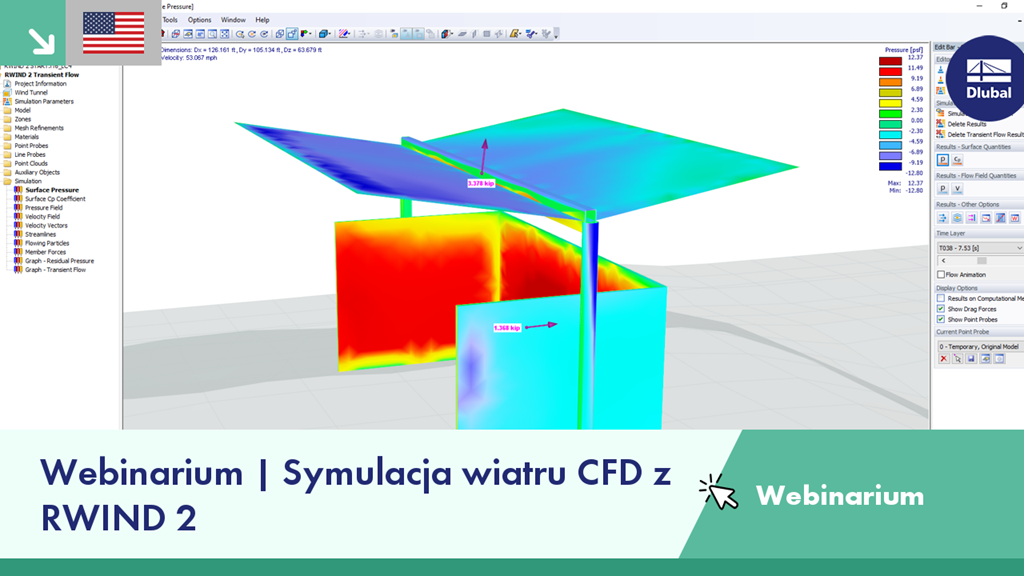

To webinarium stanowi wprowadzenie do analizy CFD wiatru z wykorzystaniem RWIND 2 i RFEM 6.
Plan:
00:00 Wstęp
01:58 Teoria i podstawy RWIND
09:42 Parametry i ustawienia analizy RWIND w RFEM
21:40 Symulacja wiatru o stałym przepływie i wyniki w RWIND
29:48 Integracja, analiza i wymiarowanie obciążenia wiatrem w RFEM
37:15 Otaczające obiekty i względy ukształtowania terenu
43:55 Symulacja wiatru o przepływie nieustalonym i wyniki w RWIND
1:00:20 Podsumowanie
