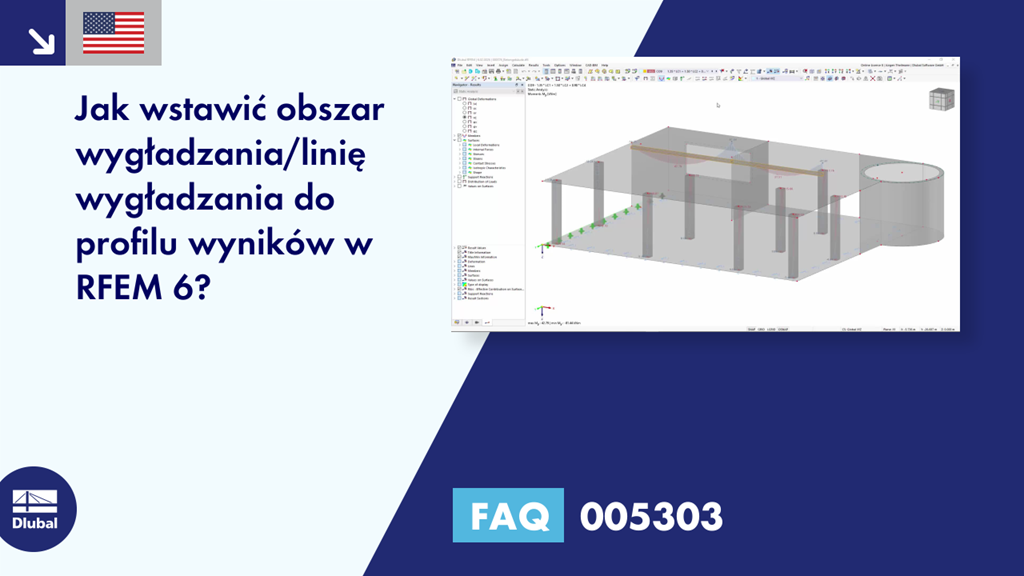

FAQ 005303 | W jaki sposób można wykorzystać obszar wygładzania/linię wygładzania w wynikach programu RFEM 6?

Pytanie:
Jak wstawić obszar średni/linię gładką na wykresie wyników w programie RFEM 6?

Odpowiedź:
W oknie dialogowym Wykresy wyników można tworzyć obszary uśredniania w celu przygotowania wyników do celów inżynierskich. Dostęp do tej funkcji można uzyskać za pomocą przycisku "Edytuj obszary wygładzania wykresów wyników". Okno dialogowe pokazane na rys. 01 zostaje wywołane.

FAQ 005303 | Jak wstawić gładki zakres/gładką linię do wykresu wyników w RFEM 6?

Definiowanie wygładzonego zakresu wykresów wyników

Obszary wygładzania definiowane są w tabeli po lewej stronie, przy czym wpisy dotyczące początku, końca i długości są od siebie zależne. Każdy zakres można aktywować osobno. Sekcja "Użyj do wyników" określa, które odkształcenia, siły wewnętrzne, naprężenia lub odkształcenia mają zostać wygładzone. Wygładzanie może być Stałe lub Liniowe dla wszystkich zakresów wygładzania.

Ponadto za pomocą przycisku o tej samej nazwie można wyświetlić linię wygładzania na całej długości wyniku, patrz Rys. 02.

Wyświetlanie wygładzonej linii

Całka zakresu wygładzania jest wyprowadzana, jeżeli w ustawieniach wykresów wyników zostanie zaznaczone pole wyboru "Wygładzanie z interpretacjami", patrz Rys. 03.

Wyświetlanie wygładzania z interpretacją
