FAQ 005310 | Czy możliwe jest ustawianie przyrostów obciążenia, zapisywanie wyników każdego kroku i wyświetlanie przy...

Pytanie:
Czy można ustawić przyrost obciążenia, zapisać wyniki dla każdego kroku i zobaczyć, przy jakim przyrostie obciążenia ugina się materiał?

Odpowiedź:

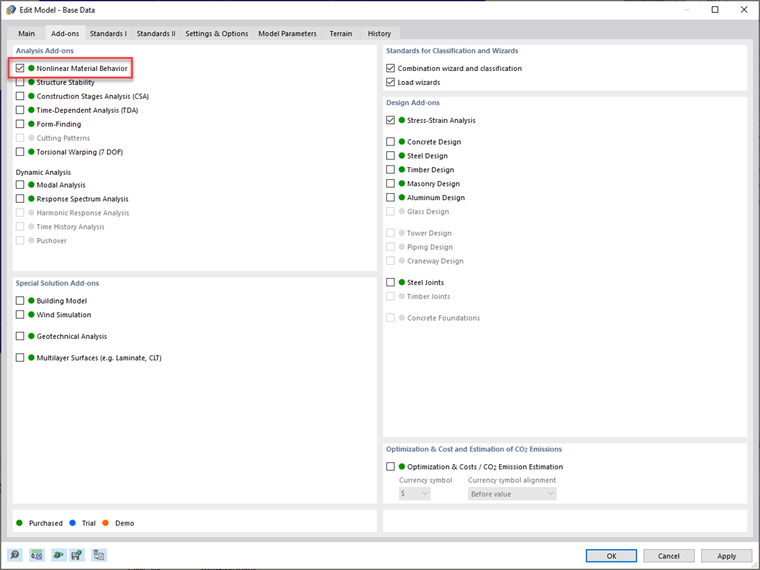

Aby aktywować nieliniowe zachowanie materiału w programie RFEM 6 lub RSTAB 8, należy aktywować rozszerzenie Nieliniowe zachowanie materiału.

FAQ 005310 | Czy można ustawić przyrost obciążenia, zapisać wyniki dla każdego kroku i zobaczyć, przy jakim przyrostie obciążenia ugina się materiał?

Aktywacja modułu dodatkowego Nieliniowe zachowanie materiału

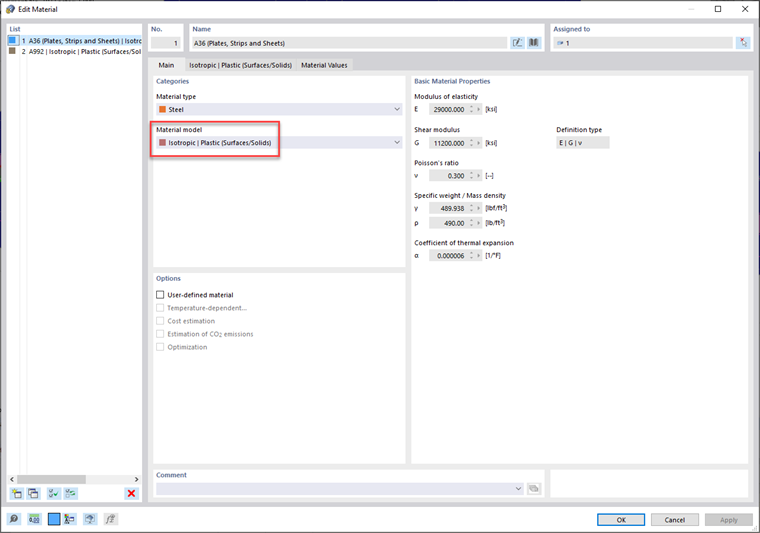

W zależności od tego, czy element jest prętem 1D, powierzchnią 2D czy bryłą 3D, należy zmienić domyślne ustawienie "Liniowa sprężystość" na odpowiednie ustawienie "Plastikowy" w oknie dialogowym Materiał.

Modyfikacja materiału do modelu materiału plastycznego

Na koniec należy zmodyfikować Ustawienia analizy statycznej, aby ustawić liczbę przyrostów obciążenia i aktywować zapisane wyniki dla wszystkich przyrostów obciążenia.

Ustawienia przyrostu obciążenia i aktywacja zapisanych wyników

Po zakończeniu obliczeń wszystkie wyniki można wyświetlić w panelu Nawigator - Wyniki według wybranego przyrostu obciążenia.
