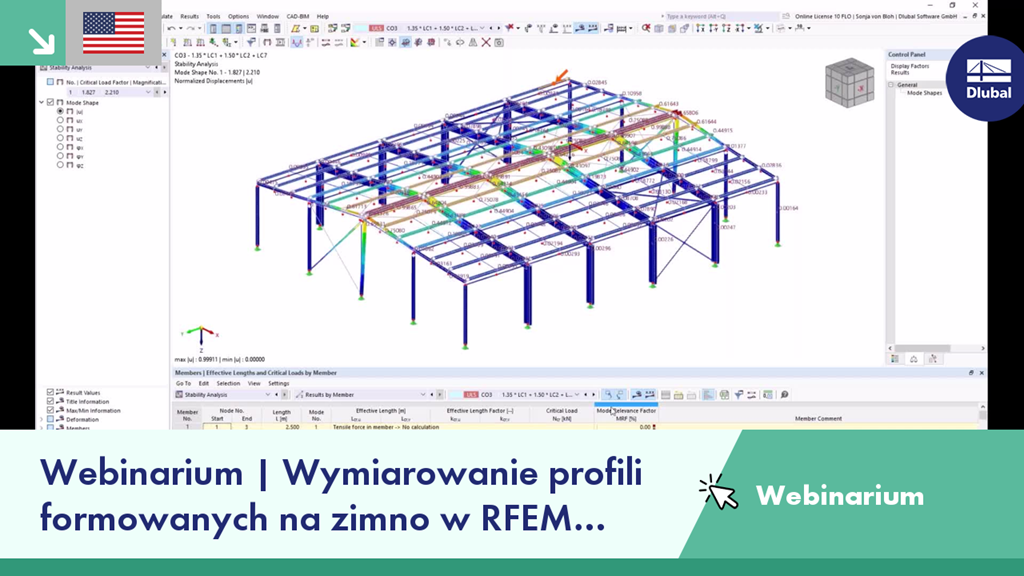

W tym webinarium pokażemy, jak tworzyć profile stalowe formowane na zimno w RSECTION i obliczać je w RFEM 6/RSTAB 9.
Plan:
00:00 Wstęp
02:20 Tworzenie profilu stalowego formowanego na zimno w RSECTION
07:15 Import utworzonego przekroju RSECTION w RFEM 6
15:15 Uwzględnienie panelu usztywniającego i utwierdzenie obrotu przez blachy trapezowe
41:45 Wymiarowanie stali i rozszerzenie Wymiarowanie stali i zastosowanie rozszerzenia Skręcanie skrępowane
