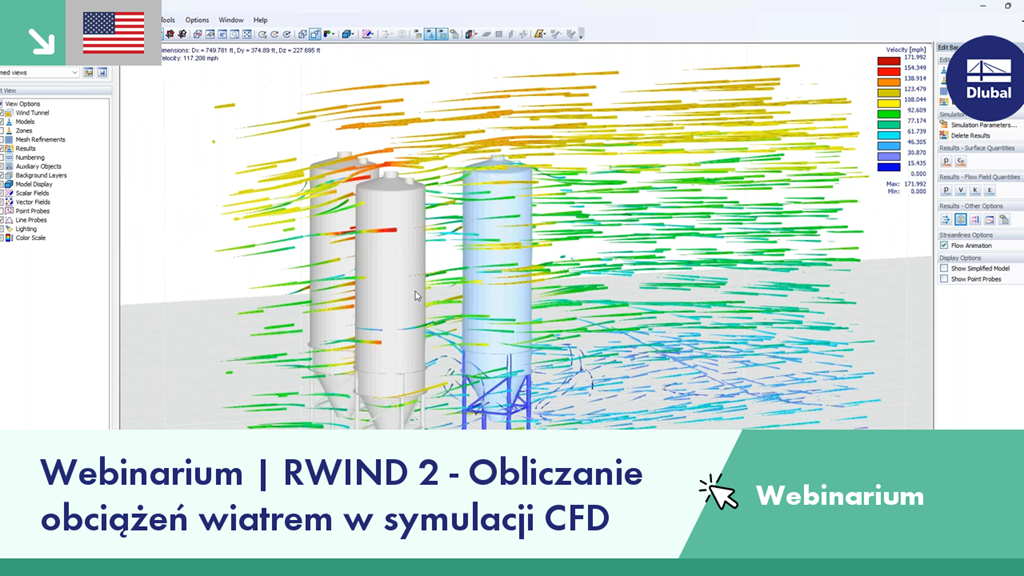

W webinarium omówimy obliczenia obciążenia wiatrem w symulacji CFD w RWIND 2 i RFEM 6.
Plan:
00:00 Wstęp
01:55 Normy CFD i ASCE 7/NBC
07:48 Funkcje i aktualizacje RWIND
12:35 Możliwości wprowadzania danych RWIND w RFEM
27:10 Recenzja modelu RWIND
32:15 Przegląd wyników RWIND
39:28 Integracja ciśnienia wiatru w RFEM
45:30 Import obiektu IFC
49:08 Eksperymentalne porównanie danych
1:00:10 Wniosek
