Moduł dodatkowy STEEL HK dla RSTAB 8

Moduł dodatkowy STEEL HK służy do wymiarowania stalowych prętów i zbiorów prętów z uwzględnieniem stanu granicznego nośności i użytkowalności zgodnie z Code of Practice for the Structural Use of Steel 2011 (Buildings Department – Hong Kong).

Wymiarowanie stalowych prętów zgodnie z Code of Practice for Structural Use of Steel 2011 (Buildings Department – Hong Kong)

Ogółem: 3

RFEM/RSTAB-Zusatzmodul RF-/STAHL HK | Bemessung von Stahlstäben nach HK 5950-1

RF-/STEEL HK | Funkcje

Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla wyboczenia giętnego i zwichrzenia
Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
Możliwość zastosowania oddzielnych podpór bocznych do belek
Automatyczna klasyfikacja przekroju
Analiza deformacji (użytkowalność)
Optymalizacja przekroju
Dostępna jest szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, prostokątne profile zamknięte, kątowniki, podwójne kątowniki (ułożenie pasa na pasie), teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
Przejrzyście ułożone tabele wyników
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
Wykaz części z parametrami masy i masy
Pełna integracja z programem RFEM/RSTAB

Praca z modułem RF-/STEEL HK

Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi określonymi w Code of Practice for the Structural Use of Steel 2011 (Buildings Department – Hong Kong).

W module RF-/STEEL HK wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a następnie przypadki, grupy i kombinacje obciążeń. W kolejnych oknach wprowadzania można dostosować wstępnie zdefiniowane ustawienia bocznych podpór pośrednich i długości efektywnych.

W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.

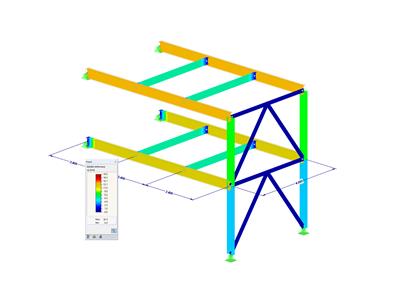

RF-/STEEL HK | Wyniki

W pierwszym oknie wyświetlane są maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku obciążenia, kombinacji obciążeń lub kombinacji wyników.

W pozostałych oknach wyników wyświetlane są wszystkie szczegółowe wyniki posortowane według określonego tematu w rozwijanych menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, w jaki sposób moduł przeprowadził poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość i zakres protokołu można wybrać indywidualnie dla poszczególnych obliczeń.
