Estribo horizontal

Fundação em Bloco com Laterais Internas Rugosas da Bainha

Os estribos externos da bainha podem ser atribuídos a uma ou duas 'superfícies de distribuição':

1. I. Superfície: A primeira superfície de distribuição se estende do bordo superior da placa até a profundidade de embutimento do pilar.
2. II. Superfície: A segunda superfície de distribuição cobre a área restante da bainha.

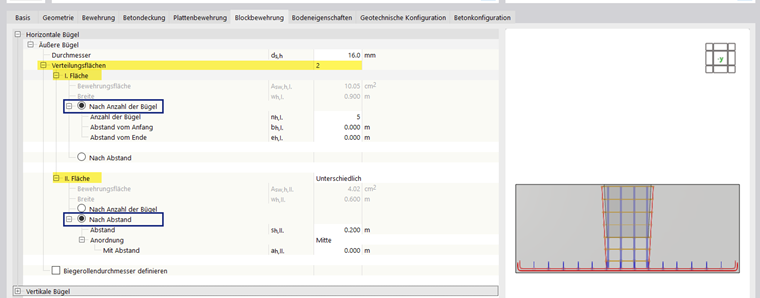

Bloco de betão com estribos horizontais

Na lista de superfícies de distribuição, você tem a opção de definir os estribos até a profundidade de embutimento do pilar (Opção 1) ou até o final da bainha (Opção 2).

Após definir o diâmetro dos estribos d_s,h, você pode organizá-los da seguinte forma:

• Por número de estribos: Insira o número de estribos n_h,l.. Você tem a opção de organizar os estribos com um deslocamento do início b_h,l. e/ou do fim e_h,l..
• Por espaçamento: Insira o espaçamento entre os estribos n_h,l..

Fundação em Bloco com Laterais Internas Lisas da Bainha
