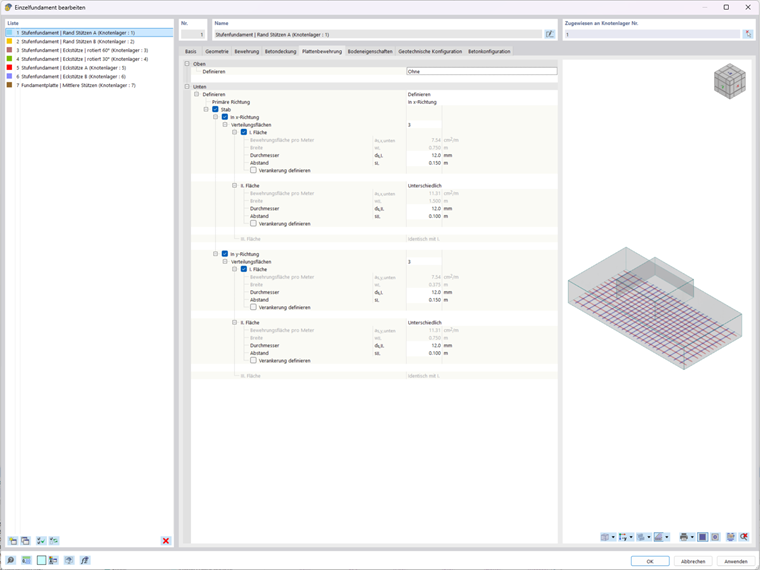

No separador Armadura de laje, pode definir a camada de armadura superior e inferior para a laje de fundação de uma fundação em degraus armada. A entrada está dividida nas categorias 'Superior' e 'Inferior'.
Superior
Para a armadura superior, estão disponíveis duas opções na lista.
Com a opção Definir, pode especificar uma armadura na zona superior da laje de fundação. A introdução é então efetuada conforme descrito na secção Inferior para a armadura inferior.
A opção Sem desativa a armadura superior.
Inferior
A categoria 'Inferior' permite a definição completa da camada de armadura inferior. Com o campo de seleção para a Direção principal, pode definir qual a direção que representa a direção de armadura determinante (por ex., armadura principal 'Na direção x').
Malha
Se ativar a caixa de seleção 'Malha', pode executar a armadura inferior com uma malha de armadura. Através do botão
no campo de introdução 'Nome da malha', tem acesso à biblioteca de malhas de aço para betão, onde pode selecionar a malha adequada (ver capítulo Malhas).
Varão
Ative a caixa de seleção 'Varão' se pretender definir a armadura inferior através de um diâmetro de varão e um espaçamento entre varões. Desta forma, as configurações para ambas as direções (x e y) são ativadas.
Na direção x / Na direção y
A armadura pode ser definida separadamente para a direção x e para a direção y. O conceito é idêntico para ambas as direções.
Na lista das 'Superfícies de distribuição', selecione o número de zonas em que a fundação é dividida na respetiva direção:
- 1: Os varões de armadura são distribuídos uniformemente pela laje de fundação.
- 3: Os varões são distribuídos em duas zonas de bordo iguais e numa zona interior (respetivamente faixas de terços).
Com três superfícies de distribuição, pode configurar as zonas:
- I. Superfície: Zona de distribuição para a zona de bordo da fundação
- II. Superfície: Superfície de distribuição no terço médio da laje de fundação com a opção 'Diferente' para configuração específica
- III. Superfície: Zona de distribuição para a outra zona de bordo com parâmetros idênticos aos da I. superfície (não editável)
Para as superfícies de distribuição I e, se aplicável, II., estão disponíveis os seguintes campos para a definição da armadura.
| Campo | Símbolo | Descrição |
|---|---|---|
| Área de armadura por metro | ρs,x,inferior / ρs,y,inferior | Área de armadura calculada a partir do diâmetro e espaçamento por metro em [cm²/m] (valor de saída) |
| Largura | wl. | Largura calculada da zona de distribuição em m (valor de saída) |
| Diâmetro | ds,I. / ds,II. | Diâmetro do varão da armadura em [mm] |
| Espaçamento | sI. / sII. | Espaçamento entre eixos dos varões de armadura em [m] |
A caixa de seleção 'Definir amarração' permite a introdução manual do comprimento de amarração para os varões da respetiva zona.
