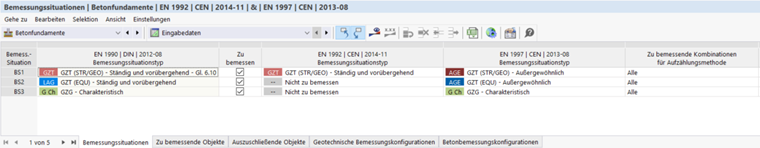

Na tabela Situações de dimensionamento da categoria 'Fundações de betão' estão listadas todas as situações de dimensionamento que foram definidas para o modelo. Em fundações de betão, duas normas são relevantes para a atribuição dos tipos de situação de dimensionamento:
- EN 1992 para o dimensionamento de betão
- EN 1997 para as verificações geotécnicas
As situações de dimensionamento estão descritas no capítulo Situações de dimensionamento do manual do RFEM.

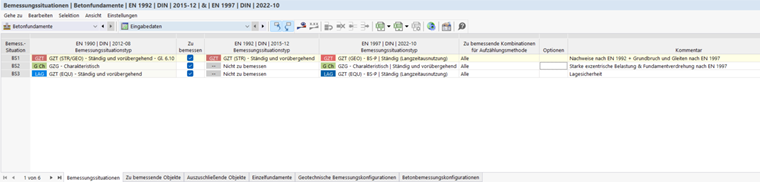

As verificações de acordo com a EN 1992 e a EN 1997 são distribuídas por diferentes situações de dimensionamento consoante o estado limite:
| Situação de dimensionamento | Verificações efetuadas |
|---|---|
| SD1 – ELU (STR/GEO), Eq. 6.10 | Verificações EN 1992 (flexão, punçoamento, resistência ao corte, armadura mínima, entre outras), bem como rotura de solo e deslizamento segundo a EN 1997 |
| SD2 – ELU característica | Carga excêntrica elevada e rotação da fundação (limitação da junta aberta) segundo a EN 1997 |
| SD3 – ELU (EQU) | Equilíbrio estático (equilíbrio do corpo da fundação) segundo a EN 1997 |
Selecionar situações de dimensionamento para fundações de betão
A caixa de seleção 'Dimensionar' está ativada por predefinição para todas as situações de dimensionamento. Desta forma, todas as situações de dimensionamento são analisadas nas verificações das fundações de betão. Se remover a marca de seleção de uma caixa, a situação de dimensionamento correspondente é desativada para o dimensionamento de betão e não são efetuadas verificações para esta situação de dimensionamento.
As configurações na tabela estão sincronizadas com as predefinições para as situações de dimensionamento no diálogo 'Casos de carga e combinações'.
Pesos próprios para fundações de betão

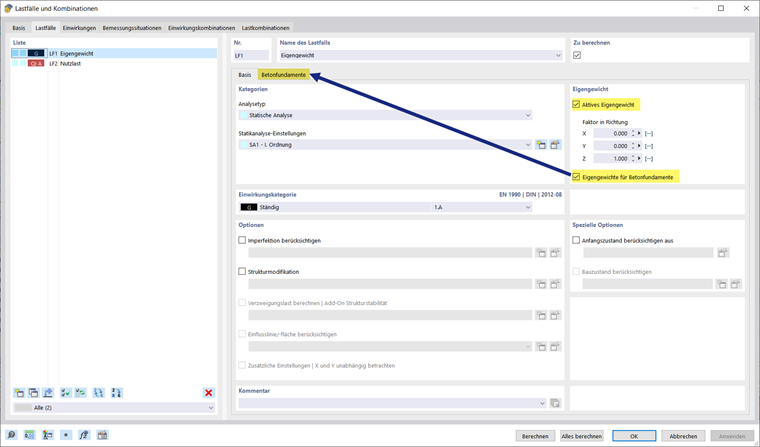

No separador 'Casos de carga' do diálogo 'Casos de carga e combinações', pode definir para cada caso de carga se e como o peso próprio para fundações de betão deve ser considerado. Para tal, marque a opção Pesos próprios para fundações de betão na secção 'Peso próprio'. O separador Fundações de betão é adicionado.

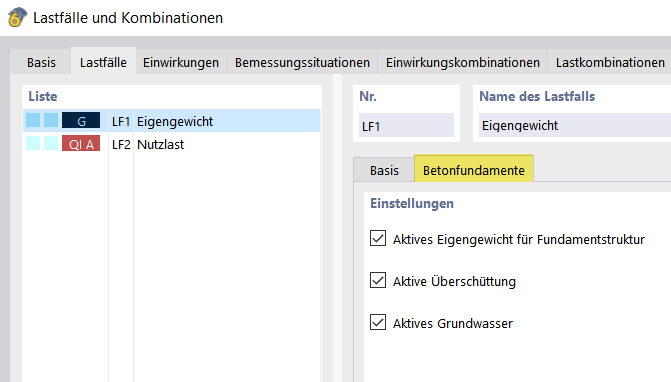

No separador 'Fundações de betão', pode definir se o peso próprio da estrutura de fundação, do recobrimento de terra e da água subterrânea deve ser considerado.
Se o recobrimento de terra e a água subterrânea estiverem ativados e as suas propriedades tiverem sido definidas no diálogo Propriedades do solo, as cargas correspondentes são geradas automaticamente. Se estiverem desativados, deve defini-los manualmente como cargas de fundação adicionais, se necessário. Encontrará uma explicação sobre isto nos capítulos Recobrimento de terra e Água subterrânea.

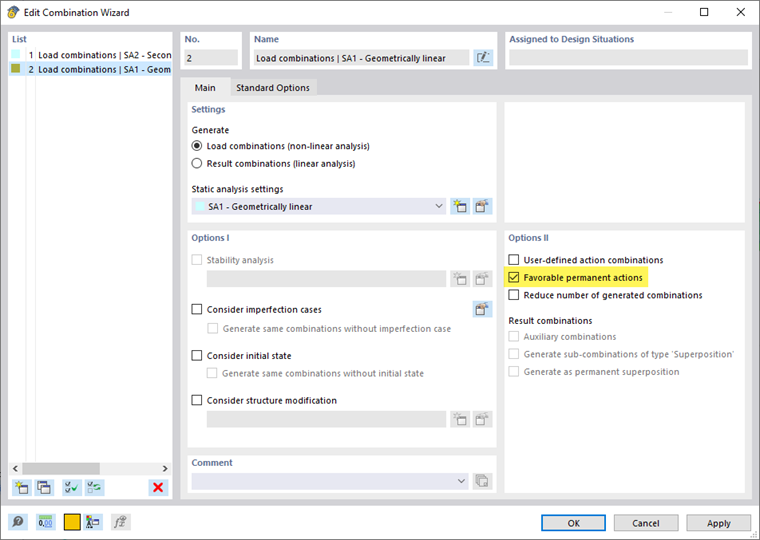

Para que o peso próprio no estado limite último também seja combinado com o fator de segurança parcial 1,0, ative a caixa de seleção Ações permanentes favoráveis no Assistente para combinações, na secção 'Opções II'.

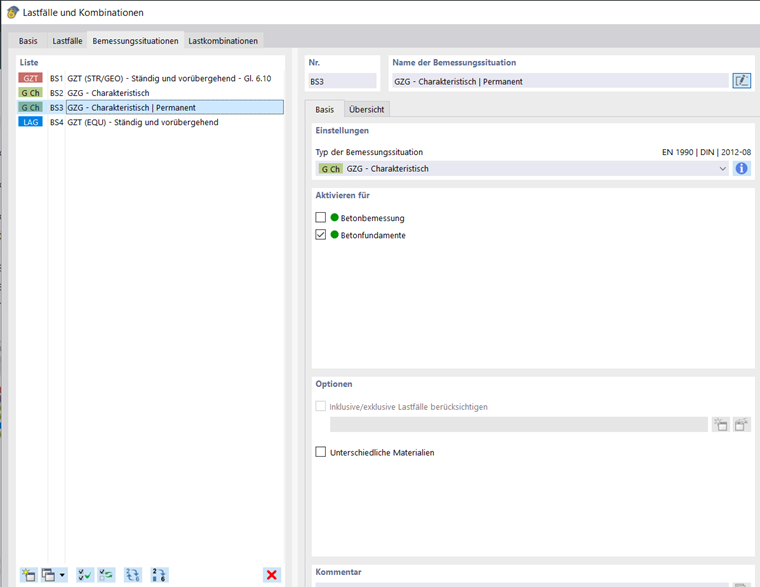

Situação de dimensionamento para a segurança ao deslizamento
Na verificação ao deslizamento, a carga vertical atua de forma estabilizadora (gera o atrito na junta da base). Uma carga de efeito favorável não pode ser fatorizada com os coeficientes ELU, pois isso aumentaria artificialmente a resistência ao deslizamento e conduziria a um resultado inseguro. Por este motivo, a força vertical deve ser aplicada com o seu valor característico (não fatorizado).

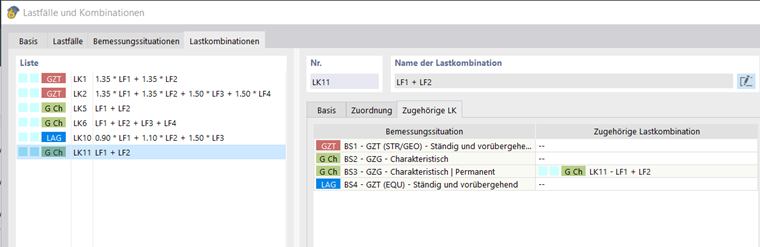

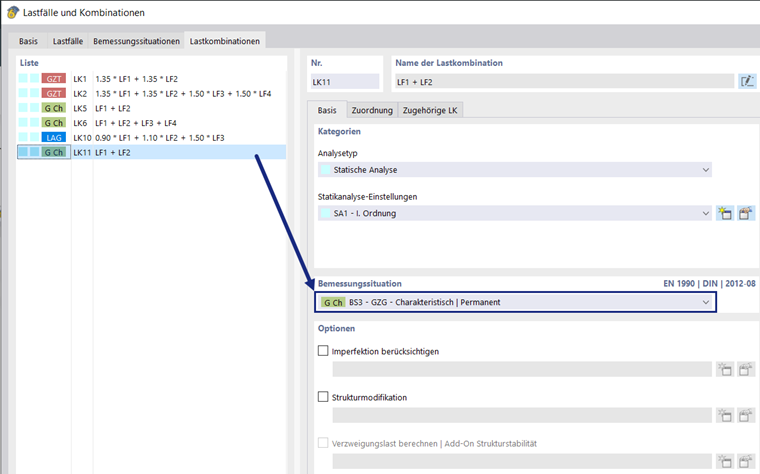

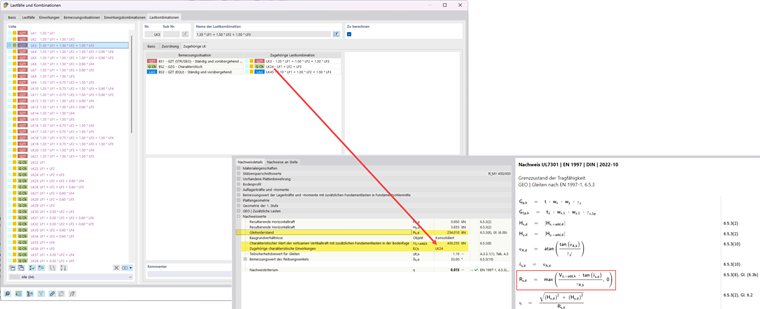

Para que o módulo adicional possa determinar este valor, cada combinação de cargas ELU deve ter atribuída a correspondente ação característica:

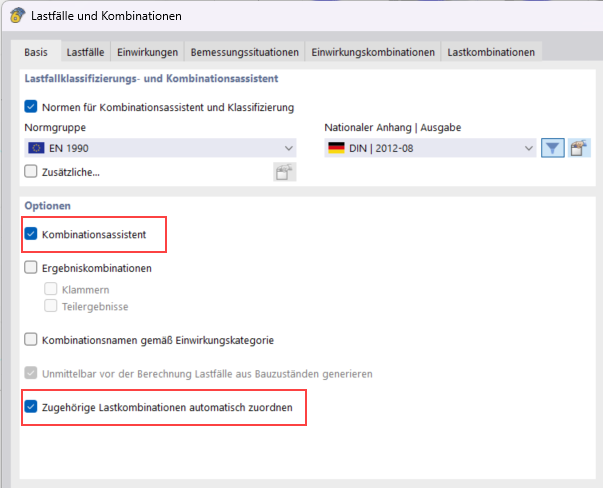

Ao utilizar o Assistente para combinações de cargas, as combinações de cargas correspondentes são atribuídas automaticamente.
