Recobrimento de betão

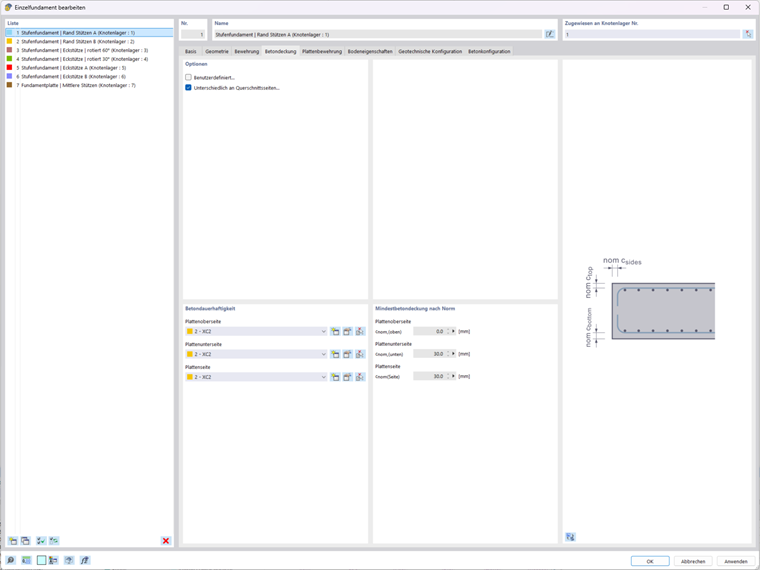

No separador Recobrimento de betão, defina o recobrimento de betão para uma sapata de fundação com degraus armada.

Recobrimento de betão para fundação em sapatas

Opções

Com as caixas de verificação na área Opções, controla como o recobrimento de betão é determinado:

• Definido pelo utilizador: Ative esta caixa de verificação para introduzir manualmente o recobrimento nominal de betão c_nom para todos os lados, independentemente da norma. Se a caixa de verificação não estiver selecionada, o recobrimento de betão é determinado pelo programa.
• Diferente nos lados da secção: Selecione esta caixa de verificação se pretender definir diferentes classes de exposição e recobrimentos mínimos de betão para a parte superior da placa, parte inferior da placa e lado da placa. Isto aplica-se tanto à introdução definida pelo utilizador como à determinação automática. Se a caixa de verificação não estiver ativada, o mesmo recobrimento de betão é aplicado em todos os lados.

Durabilidade do betão

Nesta secção, atribui uma classe de exposição a cada lado da fundação. As classes de exposição constituem a base para a determinação normativa do recobrimento mínimo de betão. Parte superior da placa: Classe de exposição da parte superior do corpo da fundação Parte inferior da placa: Classe de exposição da parte inferior do corpo da fundação (superfície de contacto com o solo) Lado da placa: Classe de exposição das faces laterais do corpo da fundação

Pode selecionar as classes de exposição nas listas ou geri-las através dos botões à direita.

Recobrimento mínimo de betão de acordo com a norma

Os valores nesta área mostram o recobrimento nominal de betão c_nom determinado normativamente para cada lado da fundação. Os resultados dependem da classe de exposição selecionada e da norma de dimensionamento. Parte superior da placa: Recobrimento nominal de betão na parte superior c_nom,(topo) Parte inferior da placa: Recobrimento nominal de betão na parte inferior c_nom,(base) Lado da placa: Recobrimento nominal de betão nas faces laterais c_nom,(lado)

O gráfico à direita ilustra as posições das três medidas do recobrimento de betão na secção da fundação.
