Estribos horizontales

Cimentación de bloque con lados internos del manguito rugosos

Los cercos externos del manguito pueden asignarse a una o dos 'superficies de distribución':

1. I. Superficie: La primera superficie de distribución va desde el borde superior de la placa hasta la profundidad de anclaje del soporte.
2. II. Superficie: La segunda superficie de distribución comprende el área restante del manguito.

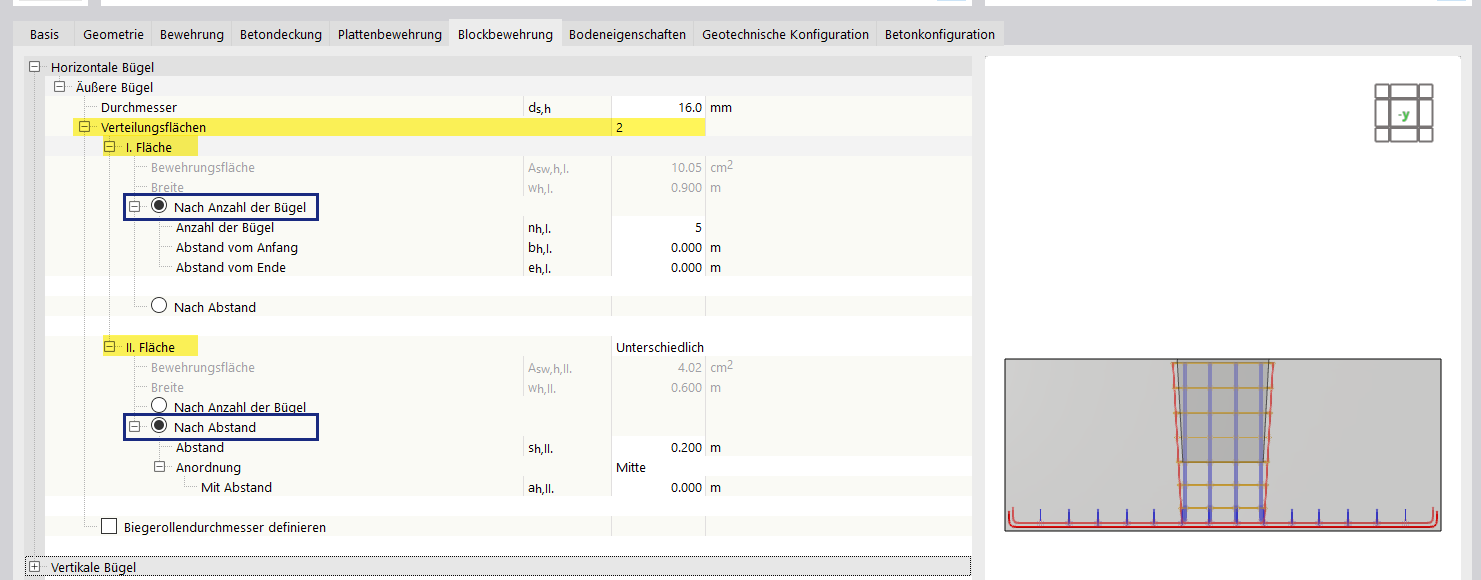

Bloque de hormigón con cercos horizontales

En la lista de superficies de distribución tiene la opción de definir los cercos hasta la profundidad de anclaje del soporte (Opción 1) o hasta el final del manguito (Opción 2).

Después de haber definido el diámetro del cerco d_s,h, puede organizar los cercos de la siguiente manera:

• Por número de cercos: Indique el número de cercos n_h,l.. Tiene la opción de organizar los cercos con un desplazamiento desde el principio b_h,l. y/o desde el final e_h,l..
• Por distancia: Indique la distancia entre cercos n_h,l..

Cimentación de bloque con lados internos del manguito lisos
