A categoria Fundações de betão gere as atribuições básicas para o dimensionamento de fundações. Aqui, pode verificar os objetos a dimensionar e atribuir-lhes as configurações para a análise geotécnica e o dimensionamento do betão.
Para o trabalho nas Tabelas, estão disponíveis as funções conhecidas do RFEM, com as quais pode filtrar tabelas de resultados. As tabelas específicas da categoria 'Fundações de betão' são apresentadas nos capítulos seguintes.

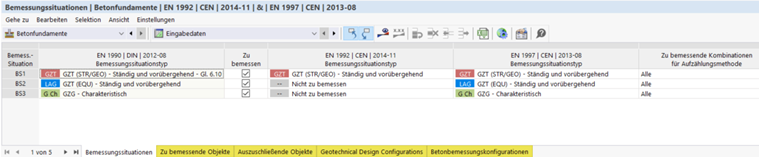

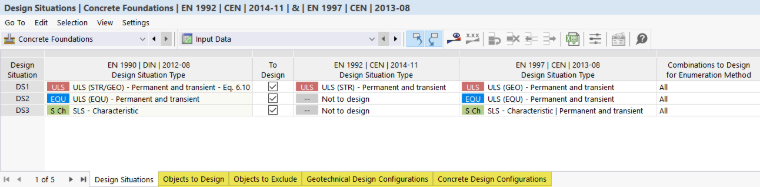

- Situações de dimensionamento
- Objetos a dimensionar
- Configurações de dimensionamento da análise geotécnica segundo EN 1997
- Configurações de dimensionamento do dimensionamento do betão segundo EN 1992
Adicionalmente, no diálogo Definições globais estão definidas especificações gerais para o dimensionamento do betão. Pode abrir este diálogo através do botão de tabela
ou do menu de contexto da entrada do navegador 'Fundações de betão'.
Configurações de dimensionamento geotécnico
As definições detalhadas para as verificações individuais são estabelecidas na Configuração de dimensionamento geotécnico e na Configuração de dimensionamento do betão. Estão disponíveis apenas as configurações de dimensionamento ativadas nas Definições globais. Estas configurações estão atualmente descritas para as normas Eurocódigo EN 1997 e EN 1992.
As configurações de dimensionamento também estão organizadas como tipos. Assim, pode criar diferentes tipos para as várias configurações de dimensionamento e depois, por exemplo, atribuir ao separador 'Configuração geotécnica' de uma fundação as configurações adequadas.
Selecione da lista uma configuração existente ou crie uma nova configuração. Através do botão
também pode criar uma nova configuração. Com o botão
tem a possibilidade de assumir graficamente uma configuração de outro objeto. Com o botão
pode editar a configuração de dimensionamento selecionada.
Gerir configurações de dimensionamento

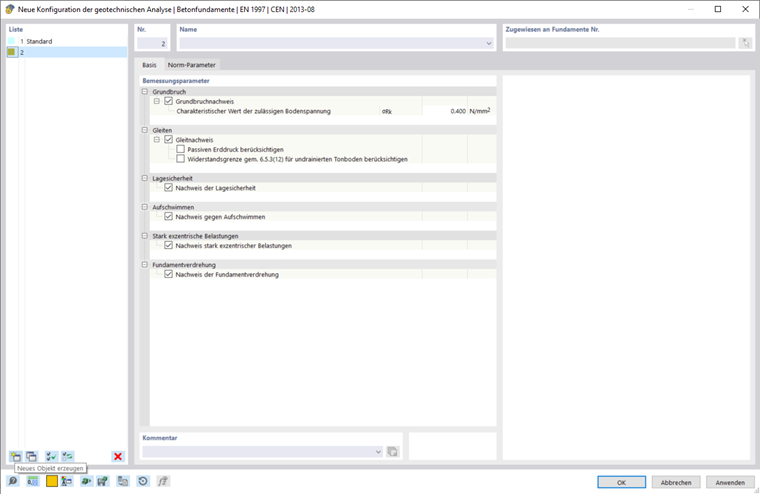

No diálogo Editar configuração de dimensionamento geotécnico vê, na 'Lista', todas as configurações do estado limite existentes no modelo. Com o botão
pode criar uma nova configuração com base nos valores predefinidos da
Norma
. Com o botão
pode copiar a configuração selecionada, com o botão
eliminar a configuração selecionada.
Atribuir configuração de dimensionamento
De forma análoga aos Tipos para fundações, pode atribuir a configuração aos objetos individualmente. Para isso, dispõe de várias possibilidades:
- Atribuição através do botão

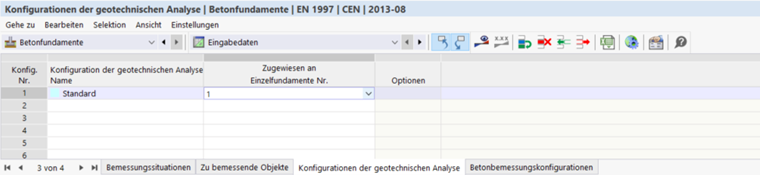

no canto superior direito do diálogo Editar configuração geotécnica - Atribuição na tabela de entrada das fundações de betão para configurações (ver imagem Atribuir configuração geotécnica através da tabela)

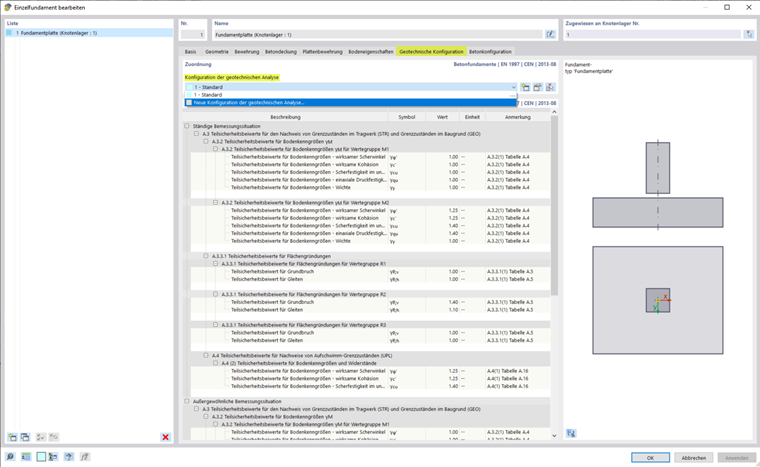

- Atribuição através da lista no diálogo de edição do objeto
Se, por exemplo, não pretender realizar a verificação geotécnica para fundações individuais, basta não atribuir a essas fundações qualquer configuração geotécnica.
