Geral

No separador Básico, pode definir o tipo de fundação e o material, bem como ativar as propriedades de dimensionamento.

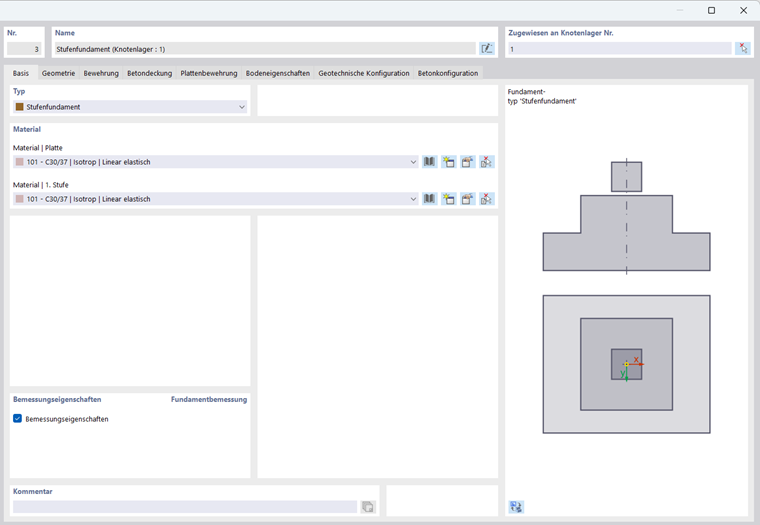

Fundação escalonada | Aba Base

Tipo

Selecione na lista a Fundação escalonada com a variante de armadura adequada:

• Fundação escalonada
• Fundação escalonada | Não armada

No gráfico de pré-visualização à direita, é apresentada a geometria escalonada em vista lateral e em planta.

Material

Nesta secção, defina o material de betão de que são constituídas a Laje e o 1.º escalão. Pode assim considerar diferentes tipos de betão para a laje de piso e o escalão.

Propriedades de dimensionamento do dimensionamento de fundação

Marque a caixa de seleção Propriedades de dimensionamento para ativar o dimensionamento da fundação escalonada. Pode então definir os parâmetros nos restantes separadores. Se a caixa de seleção não estiver marcada, só pode modelar a fundação geometricamente, mas não a dimensionar.
