Criar fundação isolada

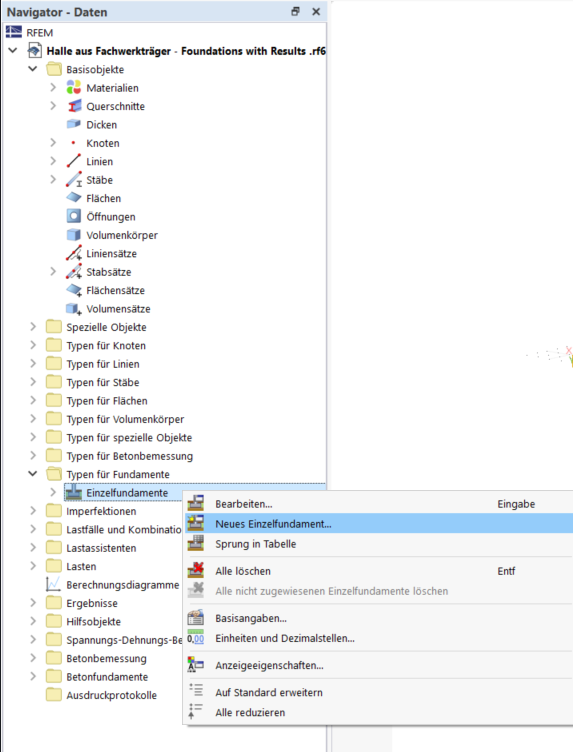

No Navegador, na categoria Tipos para fundações, tem a possibilidade de criar fundações isoladas. Se criar uma nova fundação, abre-se a caixa de diálogo Nova fundação isolada.

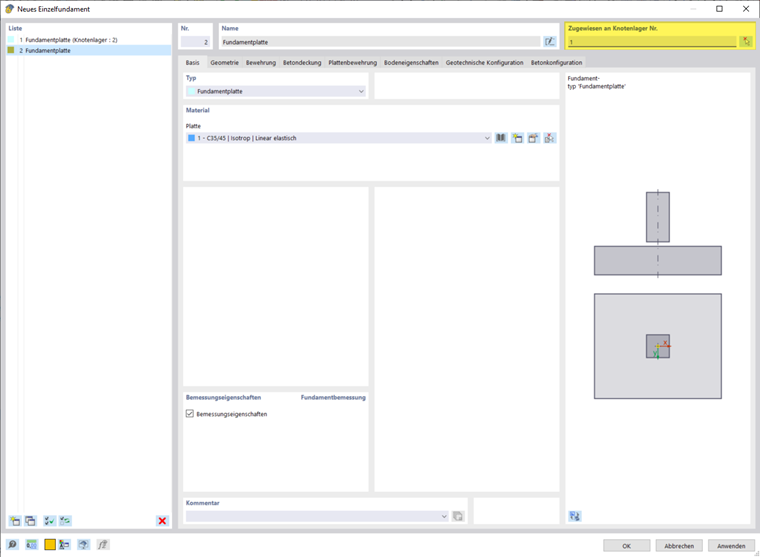

A fundação isolada deve ser atribuída a um apoio de nó. Pode selecionar o apoio de nó manualmente ou determiná-lo graficamente na janela de trabalho através do botão
.

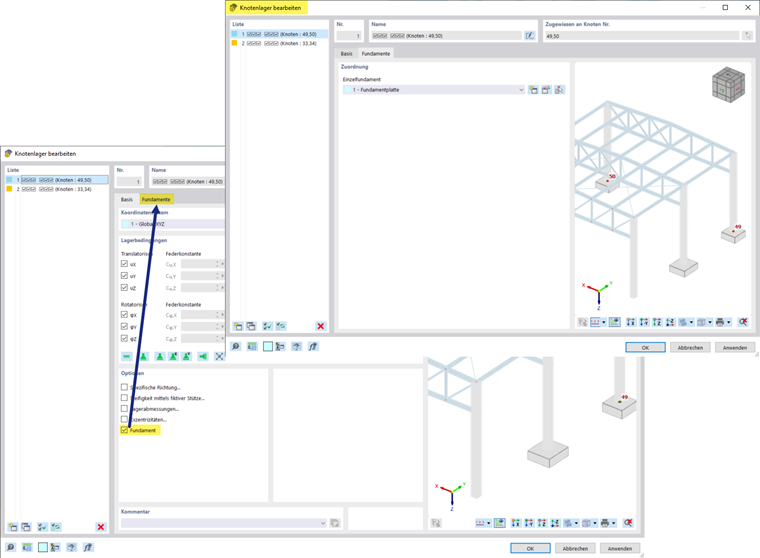

Também é possível definir a fundação isolada através da caixa de diálogo do apoio de nó. Abra a caixa de diálogo Editar apoio de nó do apoio de nó correspondente. Na secção Opções, ative a caixa de seleção Fundação. Aparece o novo separador Fundações. Aí pode atribuir ou redefinir uma fundação.

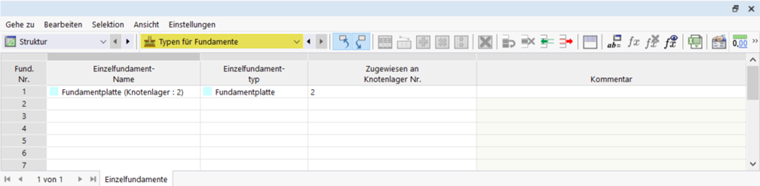

Em alternativa, também pode atribuir a fundação isolada a um apoio de nó na tabela Estrutura em Tipos para fundações.
Rotação da fundação através do apoio de nó
A rotação de uma fundação em torno do eixo Z é realizada através do sistema de coordenadas local do apoio de nó associado. Para tal, deve ser criado um sistema de coordenadas local definido pelo utilizador e atribuído ao apoio de nó. A fundação adota a orientação deste sistema de coordenadas local. Não está prevista uma rotação direta da fundação. O pré-requisito para a aplicação é que o eixo Z local do apoio de nó esteja paralelo ao eixo Z global.
A orientação do pilar não influencia a orientação da fundação. Uma rotação do pilar em torno do eixo Z global pode ser realizada independentemente da fundação e não é estritamente necessária para o dimensionamento da fundação, sendo que, para a utilização de fundações, se pressupõe uma orientação do pilar paralela ao eixo Z global.

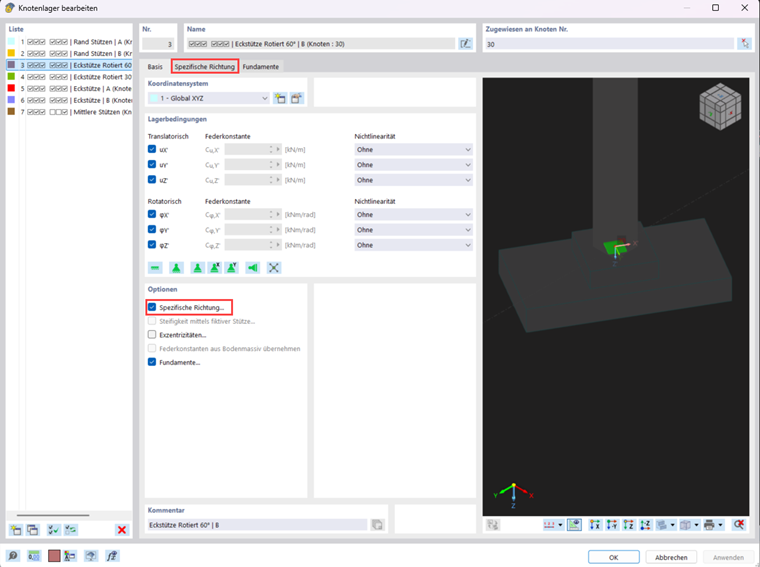

Outra possibilidade é oferecida pelo apoio de nó atribuído ao nó. Abra a caixa de diálogo Editar apoio de nó e mude para o separador Base. Aí, na secção Opções, ative a caixa de seleção Direção específica.... Isto faz com que o separador Direção específica seja exibido na barra de separadores.

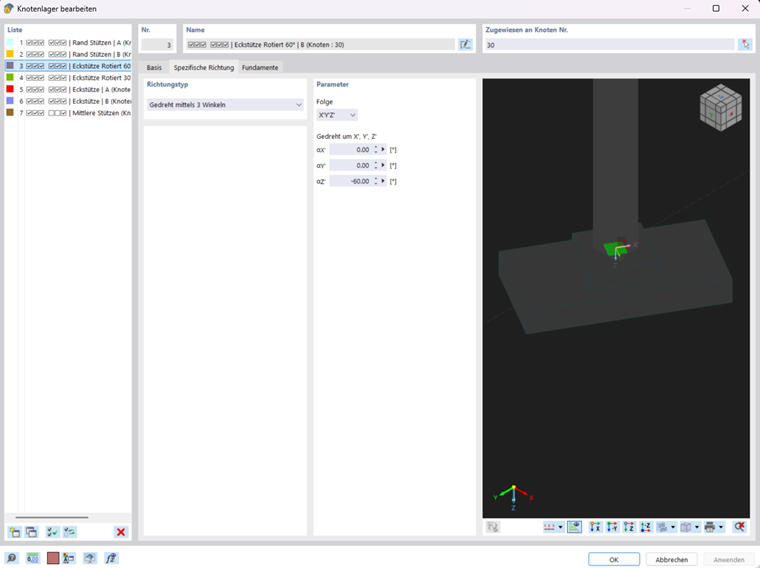

Mude para o separador Direção específica. Selecione como Tipo de direção a opção Rodado através de 3 ângulos e defina a sequência para XYZ. Introduza de seguida o ângulo de rotação desejado no campo de ângulo correspondente. No exemplo ilustrado, a fundação é rodada −60° em torno do eixo Z global (αZ = −60,00°).
A rotação é imediatamente visível na pré-visualização gráfica.
Definir tipo de fundação

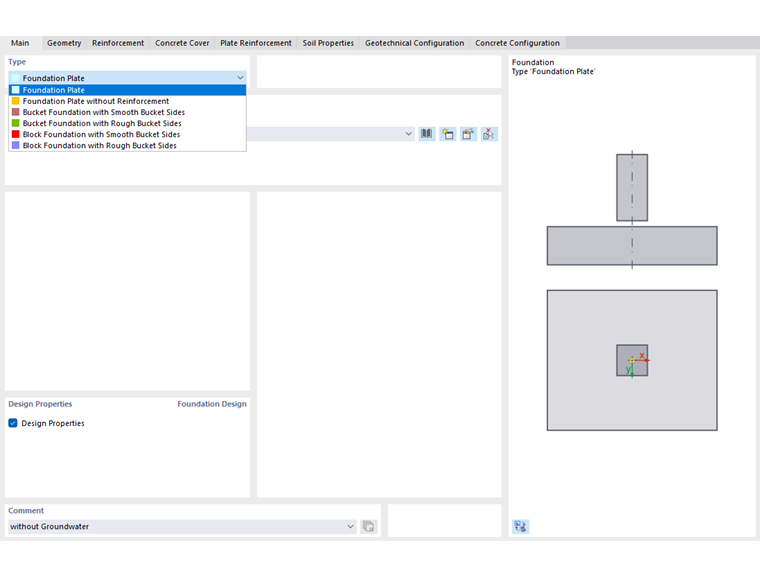

A lista na secção Tipo oferece vários tipos de fundação para seleção.
