IFC

El importación IFC permite leer archivos IFC (IFC 2x3 / IFC4.0) en la Structural Analysis View o Reference View, respectivamente en la Coordination View.

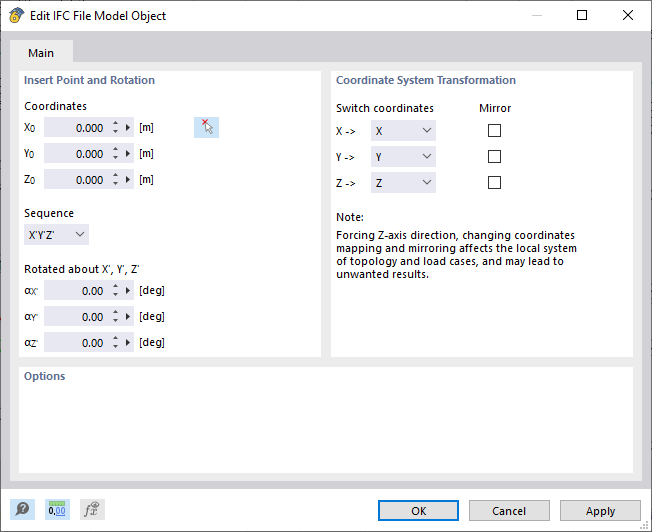

Configuración para la importación IFC

Insertar punto y rotación

Puede especificar manualmente el punto de inserción o definirlo gráficamente en la ventana de trabajo mediante el botón . Opcionalmente, es posible una rotación en distinto orden. Un ángulo positivo α rota el modelo en el sentido horario.

Transformación del sistema de coordenadas

Active la casilla de verificación correspondiente para intercambiar o también reflejar las coordenadas.

Visor IFC

Después de la importación, el archivo se muestra en el visor IFC integrado. La visibilidad de los objetos IFC puede ajustarse en el navegador IFC basándose en las entidades IFC. En el lado derecho, en la ventana de propiedades IFC, se muestran las propiedades básicas de los objetos IFC seleccionados.

Visor IFC

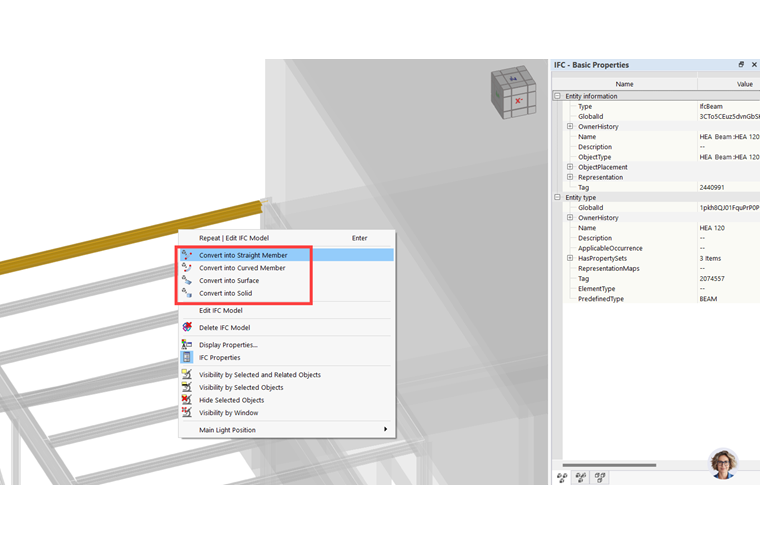

Para obtener objetos RFEM a partir del modelo IFC, puede convertir los elementos IFC en el menú contextual (clic con el botón derecho del ratón) en una barra recta/curva, una superficie o un cuerpo sólido.

Convertir elementos IFC

Para los objetos RFEM generados a partir de un elemento IFC, pueden mostrarse las propiedades IFC correspondientes en el diálogo 'BIM'.

IFC – Propiedades

Conversión de material y sección

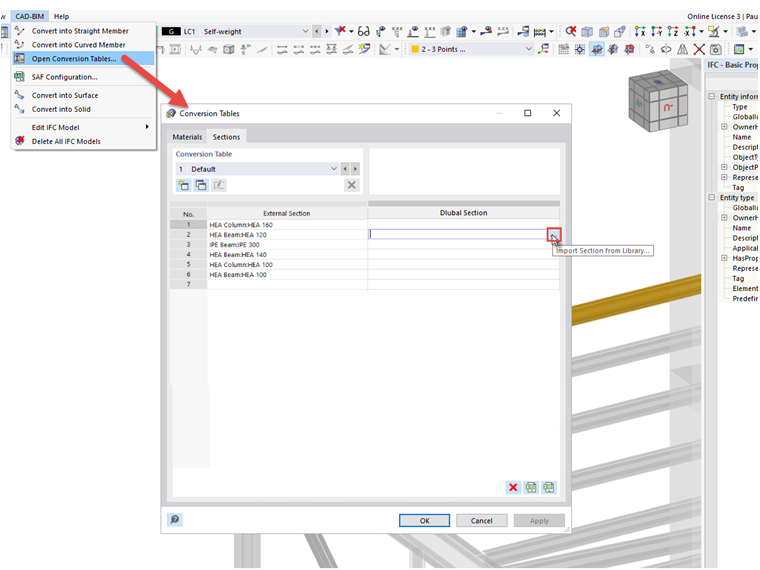

La información de material y sección se lee automáticamente de la IFC y se guarda en las tablas de conversión. A través de la barra de menú CAD-BIM puede acceder a las tablas de conversión.

Asignación en la tabla de conversión

Tabla de conversión

En la columna izquierda de la tabla se muestran las informaciones leídas del archivo IFC. Los materiales y secciones leídos se guardan cada uno en una pestaña independiente. Para la conversión, deben asignarse los nombres de Dlubal en la columna derecha de la tabla. Estos pueden seleccionarse de la biblioteca de materiales y secciones.

Puede guardar la tabla de conversión actual como plantilla o cargar una tabla de conversión ya creada.

Plantilla de tabla de conversión

Para cargar una tabla de conversión predefinida, seleccione la plantilla en la lista desplegable. A continuación, puede realizar ajustes si es necesario.

Para crear una nueva plantilla, utilice el botón e introduzca después el nombre de la plantilla. Realice los ajustes deseados y guárdelos con el botón 'Aplicar'.

Nueva plantilla

Puede copiar una plantilla mediante el botón . Introduzca después el nombre de la plantilla. Realice los ajustes deseados y guárdelos con el botón 'Aplicar'.

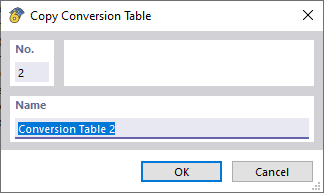

Copiar modelo

Con el botón puede cambiar el nombre de una plantilla personalizada y con el botón eliminarla.

Además, la tabla de conversión actual puede exportarse a Microsoft Excel. Para ello, haga clic en el botón .

Microsoft Excel se abre automáticamente. La hoja de cálculo contiene el contenido de la tabla de conversión, incluidos los encabezados.

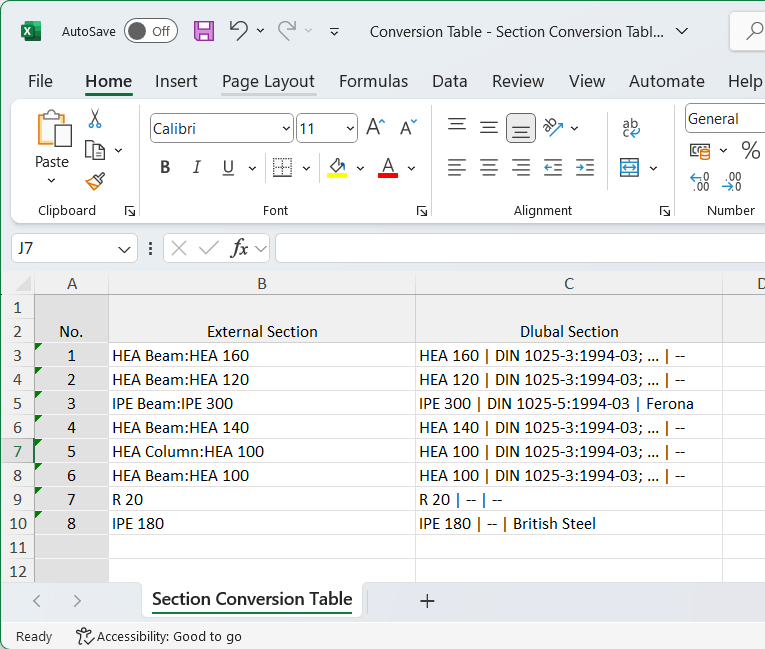

Tabla de conversión para la exportación de Excel

Asimismo, es posible importar una tabla de Microsoft Excel mediante el botón .
