IFC

L'**import IFC** permet de lire des fichiers IFC (IFC 2x3 / IFC4.0) dans la Structural Analysis View, la Reference View ou la Coordination View.

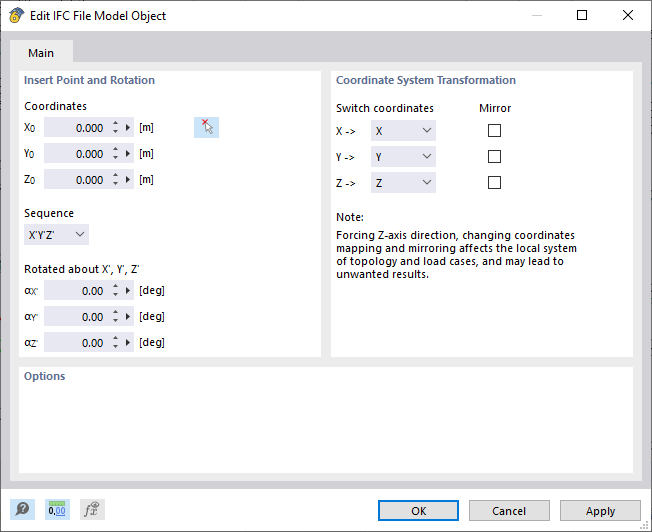

Paramètres pour l’importation IFC

Insérer un point et une rotation

Vous pouvez définir le point d'insertion manuellement ou le définir graphiquement dans la fenêtre de travail à l'aide du bouton . Une rotation dans un ordre différent est également possible en option. Un angle positif α fait pivoter le modèle dans le sens horaire.

Transformation du système de coordonnées

Activez la case à cocher correspondante pour permuter les coordonnées ou les mettre en miroir.

Visionneuse IFC

Après l'importation, le fichier est affiché dans la visionneuse IFC intégrée. La visibilité des objets IFC peut être ajustée dans le navigateur IFC en fonction des entités IFC. Sur la droite, les propriétés de base des objets IFC sélectionnés sont visibles dans la fenêtre des propriétés IFC.

Visionneuse IFC

Pour obtenir des objets RFEM à partir du modèle IFC, vous pouvez convertir les éléments IFC dans le menu contextuel (clic droit) en barre droite/courbe, en surface ou en solide.

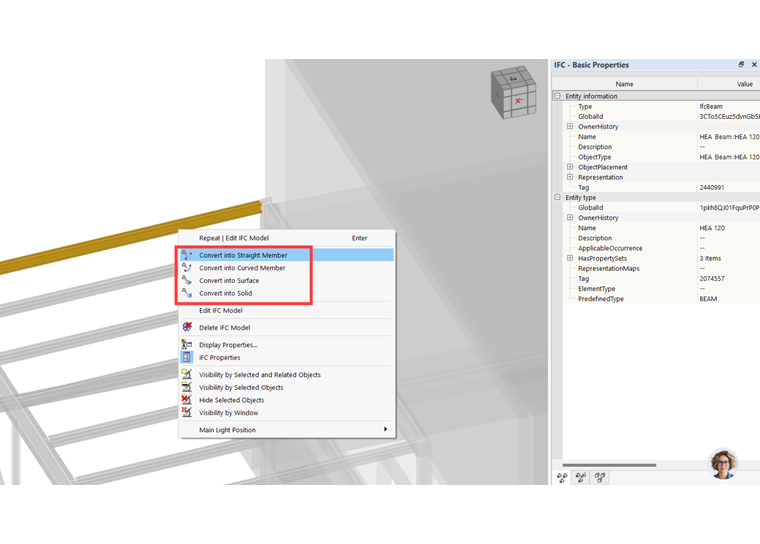

Conversion des éléments IFC

Pour les objets RFEM générés à partir d'un élément IFC, les propriétés IFC correspondantes peuvent être affichées dans la boîte de dialogue « BIM ».

IFC - Propriétés

Conversion des matériaux et des sections

Les informations relatives aux matériaux et aux sections sont automatiquement lues à partir du fichier IFC et enregistrées dans les tableaux de conversion. Vous pouvez ouvrir les tableaux de conversion via la barre de menus CAD-BIM.

Attribution dans le tableau de conversion

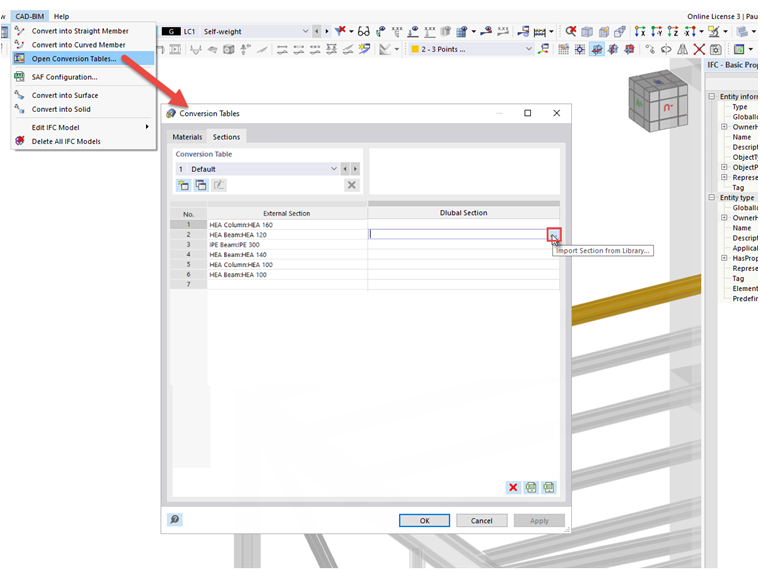

Tableau de conversion

Les informations lues à partir du fichier IFC sont affichées dans la colonne de gauche du tableau. Les matériaux et les sections lus sont chacun enregistrés dans un onglet séparé. Pour la conversion, les noms Dlubal correspondants doivent être attribués dans la colonne de droite du tableau. Ceux-ci peuvent être sélectionnés dans la bibliothèque de matériaux et de sections.

Vous pouvez enregistrer le tableau de conversion actuel comme modèle ou charger un tableau de conversion déjà créé.

Modèle type du tableau de conversion

Pour charger un tableau de conversion prédéfini, sélectionnez le modèle dans la liste déroulante. Vous pouvez ensuite - si nécessaire - effectuer encore des ajustements.

Pour créer un nouveau modèle, utilisez le bouton puis saisissez le nom du modèle. Effectuez les réglages souhaités puis enregistrez-les avec le bouton « Appliquer ».

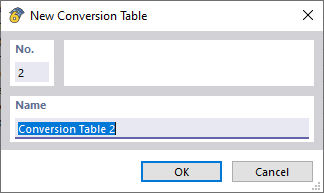

Nouveau modèle type

Vous pouvez copier un modèle à l'aide du bouton . Saisissez ensuite le nom du modèle. Effectuez les réglages souhaités puis enregistrez-les avec le bouton « Appliquer ».

Copier le modèle type

Avec le bouton , vous pouvez renommer un modèle personnalisé et avec le bouton , le supprimer.

En outre, le tableau de conversion actuel peut être exporté vers Microsoft Excel. Pour cela, cliquez sur le bouton .

Microsoft Excel est alors lancé automatiquement. La feuille de calcul contient le contenu du tableau de conversion, y compris les en-têtes.

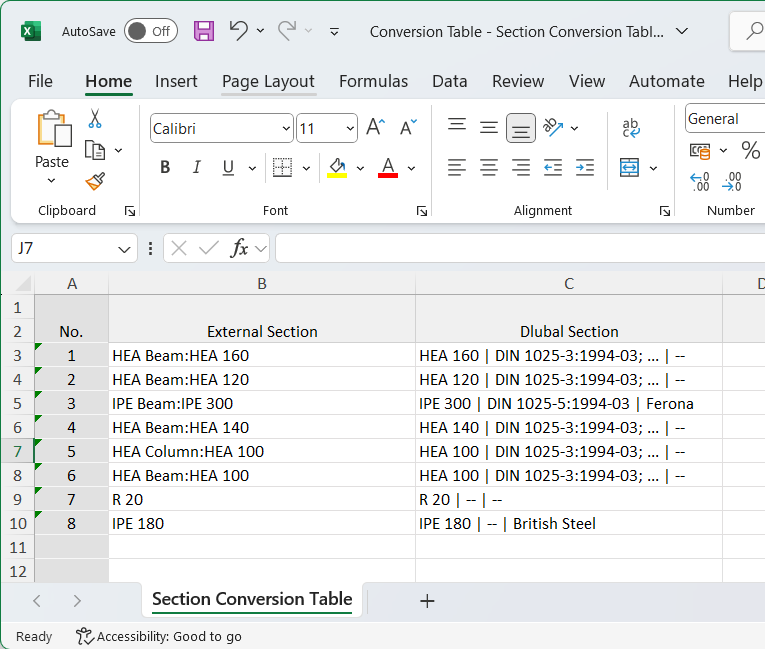

Tableau de conversion pour l’export vers Excel

Il est également possible d'importer un tableau Microsoft Excel via le bouton .
