IFC

Der IFC-Import consente di importare file IFC (IFC 2x3 / IFC4.0) nella vista Structural Analysis View o Reference View oppure Coordination View.

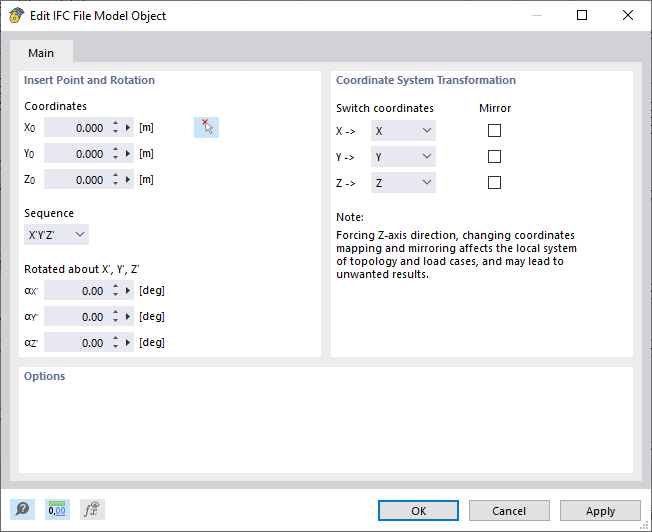

Impostazioni per l'importazione IFC

Inserimento del punto e della rotazione

È possibile specificare manualmente il punto di inserimento oppure definirlo graficamente nella finestra di lavoro tramite il pulsante . Opzionalmente è possibile eseguire una rotazione in una diversa sequenza. Un angolo positivo α ruota il modello in senso orario.

Trasformazione del sistema di coordinate

Attivare la relativa casella di controllo per scambiare le coordinate o anche per rifletterle.

IFC-Viewer

Dopo l'importazione, il file viene visualizzato nell'IFC-Viewer integrato. La visibilità degli oggetti IFC può essere adattata nell'IFC-Navigator in base alle entità IFC. Sul lato destro, nella finestra delle proprietà IFC, sono visibili le proprietà fondamentali degli oggetti IFC selezionati.

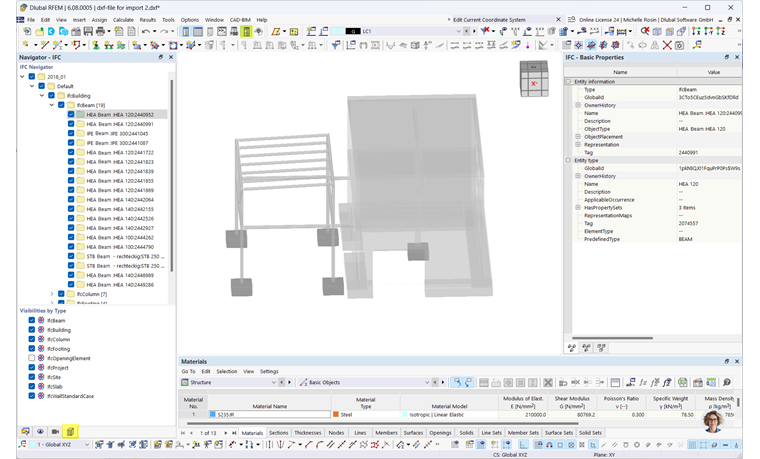

IFC Viewer

Per ottenere oggetti RFEM dal modello IFC, è possibile convertire gli elementi IFC nel menu contestuale (clic con il tasto destro del mouse) in un'asta rettilinea/curva, una superficie oppure un corpo solido.

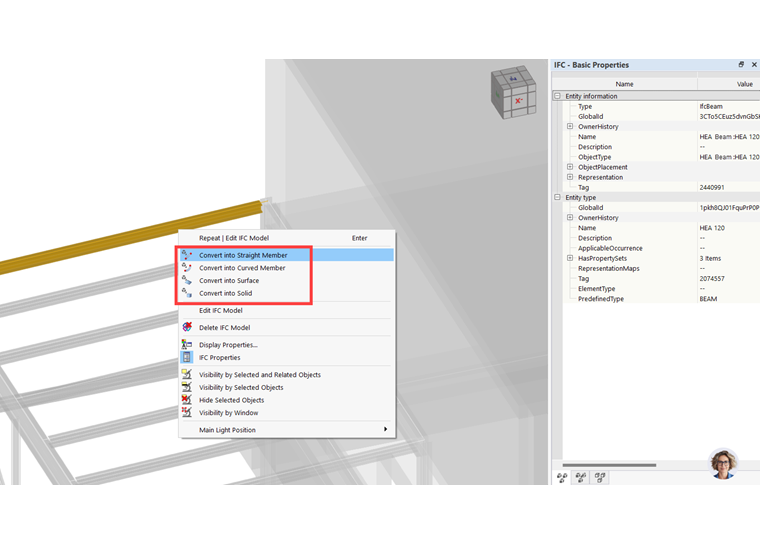

Conversione di elementi IFC

Per gli oggetti RFEM generati da un elemento IFC, è possibile visualizzare le relative proprietà IFC nella finestra di dialogo 'BIM'.

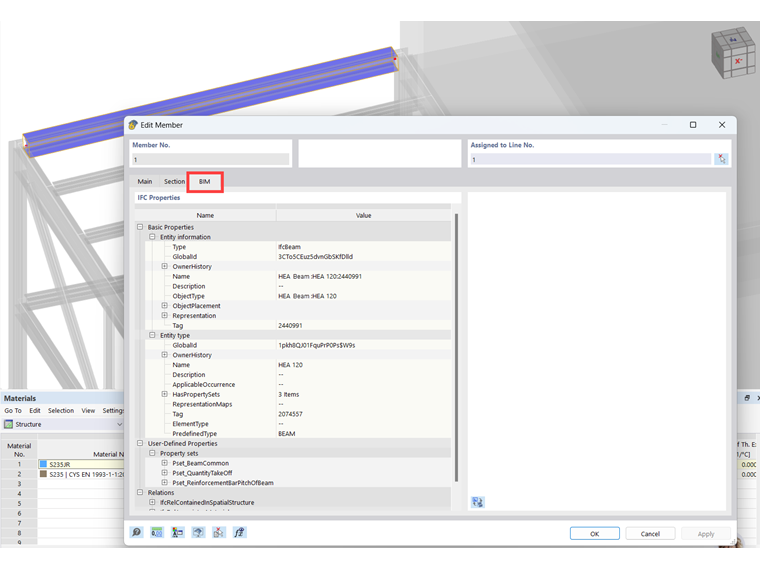

IFC - Proprietà

Conversione di materiali e sezioni

Le informazioni sui materiali e sulle sezioni vengono lette automaticamente dall'IFC e memorizzate nelle tabelle di conversione. Tramite la barra dei menu CAD-BIM è possibile richiamare le tabelle di conversione.

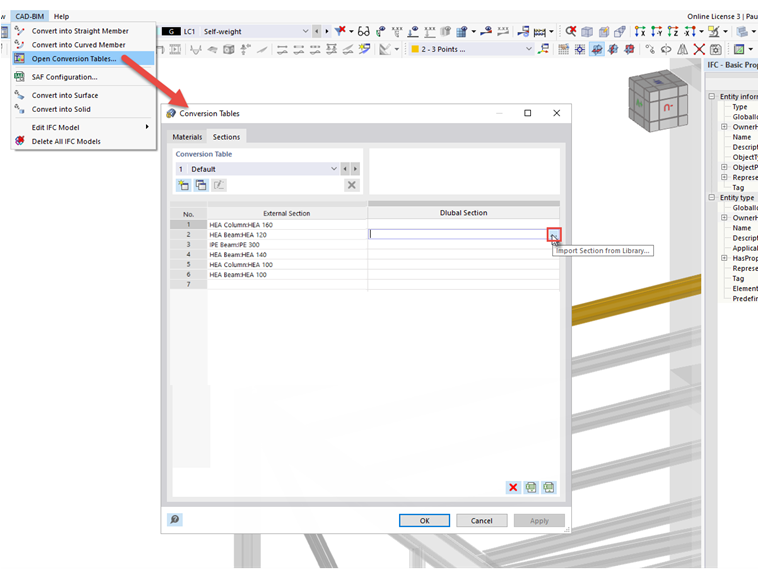

Assegnazione nella tabella di conversione

Tabella di conversione

Nella colonna sinistra della tabella vengono visualizzate le informazioni lette dal file IFC. I materiali e le sezioni letti sono memorizzati ciascuno in una scheda separata. Per la conversione, nella colonna destra della tabella devono essere assegnati i nomi Dlubal corrispondenti. Questi possono essere selezionati dalla libreria dei materiali e delle sezioni.

È possibile salvare la tabella di conversione corrente come modello oppure caricare una tabella di conversione già creata.

Modello di tabella di conversione

Per caricare un modello di tabella di conversione predefinito, selezionare il modello nell'elenco a discesa. Se necessario, è quindi possibile effettuare ulteriori adattamenti.

Per creare un nuovo modello, utilizzare il pulsante e inserire quindi il nome del modello. Apportare le impostazioni desiderate e salvarle quindi con il pulsante 'Applica'.

Nuovo template

È possibile copiare un modello tramite il pulsante . Inserire quindi il nome del modello. Apportare le impostazioni desiderate e salvarle quindi con il pulsante 'Applica'.

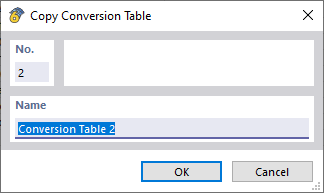

Copia template

Con il pulsante è possibile rinominare un modello definito dall'utente e con il pulsante eliminarlo.

Inoltre, la tabella di conversione corrente può essere esportata in Microsoft Excel. A tal fine, fare clic sul pulsante .

Microsoft Excel viene avviato automaticamente. Il foglio di lavoro contiene il contenuto della tabella di conversione, comprese le intestazioni.

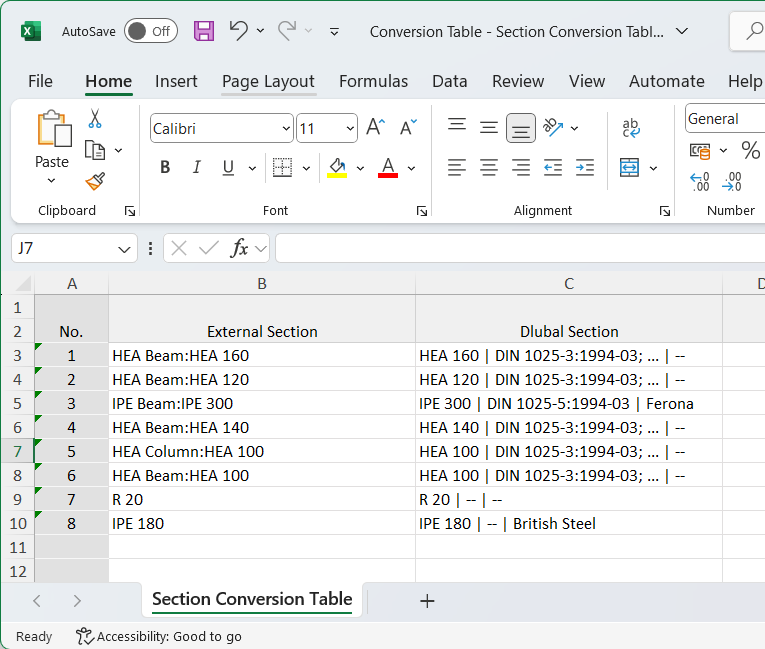

Tabella di conversione per l'esportazione in excel

È inoltre possibile importare una tabella di Microsoft Excel tramite il pulsante .
