IFC

IFC import umožňuje importovat IFC soubory (IFC 2x3/IFC4) v pohledu Structural Analysis View, referenčním pohledu nebo v pohledu Coordination View.

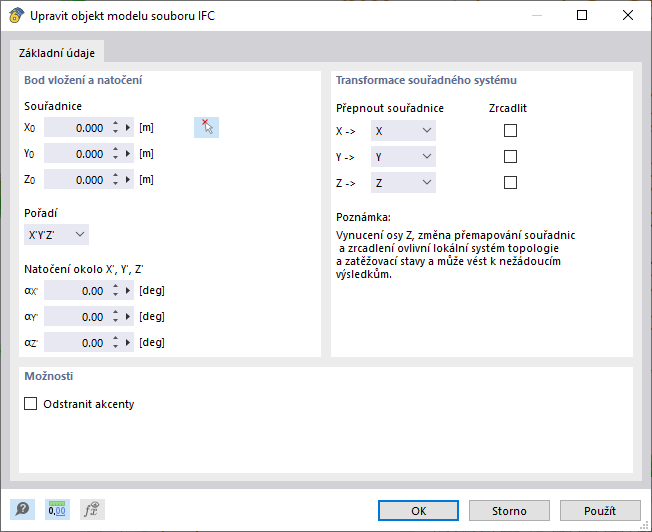

Nastavení pro import IFC

Bod vložení a natočení

Bod vložení lze zadat ručně nebo pomocí tlačítka graficky v pracovním okně. Volitelně je možné natočení v různém pořadí. Při kladném úhlu α se model natočí ve směru hodinových ručiček.

Transformace souřadného systému

Zaškrtněte příslušné políčko pro změnu nebo zrcadlení souřadnic.

Prohlížeč IFC

Po importu se soubor zobrazí v integrovaném IFC prohlížeči. Viditelnost IFC objektů lze upravit na základě IFC entit v IFC navigátoru. Na pravé straně okna se zobrazí základní vlastnosti vybraných IFC objektů v okně IFC vlastnosti.

IFC Viewer

Pro získání objektů RFEM z IFC modelu je možné v místní nabídce (kliknutí pravým tlačítkem myši) převést IFC prvky na přímý/zakřivený prut, plochu nebo těleso.

Konverze IFC prvků

U objektů RFEM generovaných z IFC prvku je možné zobrazit příslušné IFC vlastnosti v dialogu 'BIM'.

IFC – Vlastnosti

Konverze materiálů a průřezů

Materiálové a průřezové charakteristiky se automaticky převezmou z IFC a zadají se do převodních tabulek. Konverzní tabulky lze otevřít z hlavní nabídky CAD/BIM.

Přiřazení v převodní tabulce

Převodní tabulka

Informace importované ze souboru IFC se zobrazí v levém sloupci tabulky. Importované materiály a průřezy se zobrazí v samostatných záložkách. Pro konverzi je třeba v pravém sloupci tabulky přiřadit odpovídající názvy Dlubal. Můžete je vybrat z databáze materiálů a průřezů.

Můžete importovat aktuální konverzní tabulku jako šablonu nebo importovat již vytvořenou konverzní tabulku.

Šablona převodní tabulky

Pro import přednastavené konverzní tabulky vyberte šablonu z rozbalovacího seznamu. V případě potřeby můžete provést úpravy.

Novou šablonu vytvoříme pomocí tlačítka Poté zadejte název šablony. Zadejte požadovaná nastavení a uložte je kliknutím na tlačítko "Použít".

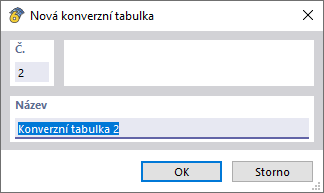

Nová šablona

Šablonu vytvoříme pomocí tlačítka prutu. Poté zadejte název šablony. Zadejte požadovaná nastavení a uložte je kliknutím na tlačítko "Použít".

Kopírovat šablonu

Můžete použít uživatelskou šablonu lze přejmenovat pomocí tlačítka pro smazání.

Kromě toho lze aktuální převodní tabulku exportovat do aplikace Microsoft Excel. Za tímto účelem klikněte na tlačítko .

Microsoft Excel se spustí automaticky. List obsahuje obsah převodní tabulky včetně záhlaví.

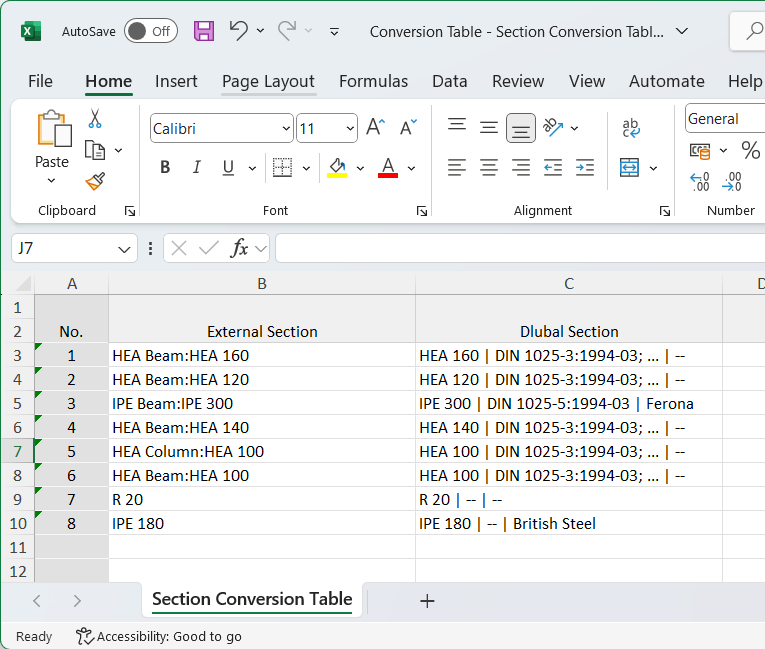

Převodní tabulka pro export do Excelu

Pomocí tlačítka lze také importovat tabulku z Microsoft Excel je k dispozici pro jednu společnost.
