Reihenfolge der Einträge ändern

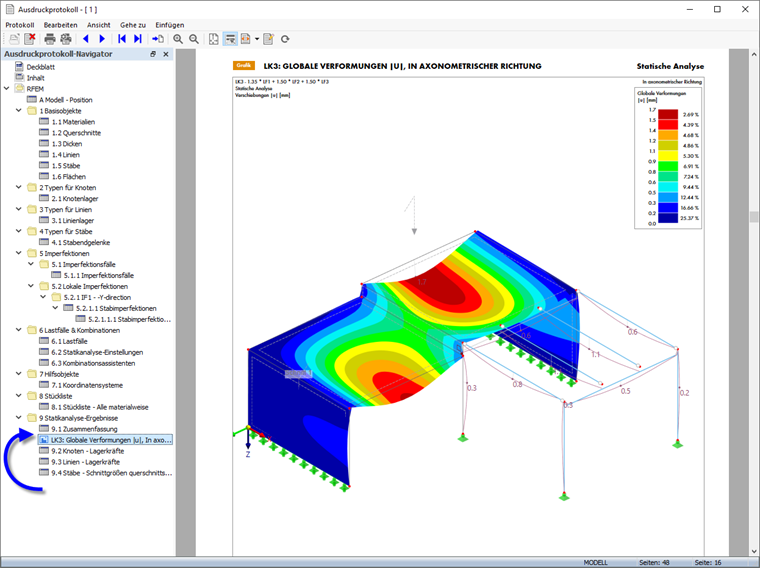

Um das Ausdruckprotokoll anders anzuordnen, können Sie einen beliebigen Eintrag verschieben, indem Sie ihn an eine andere Stelle im Navigator verschieben. Verschieben Sie beispielsweise das Bild von der letzten Seite nach Kapitel 9.1 Zusammenfassung.
3D-Bild als PDF erstellen

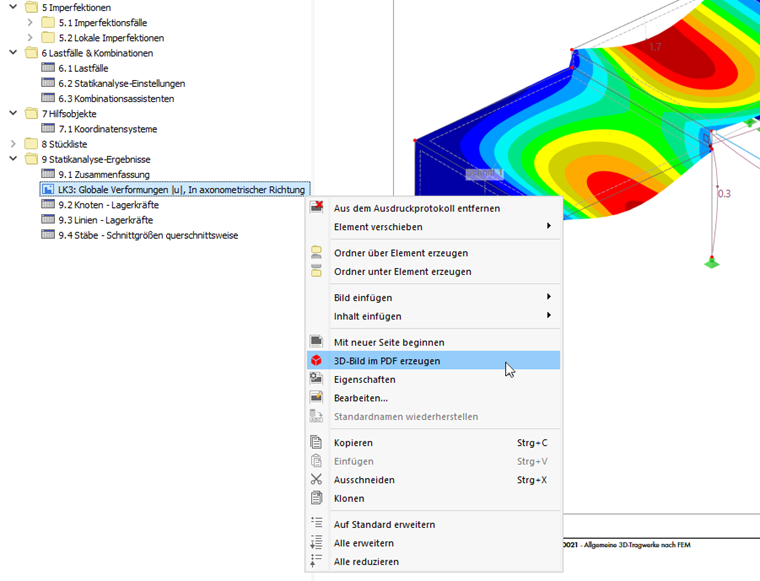

RFEM bietet die Möglichkeit, 3D-Bilder des Modells in eine PDF-Datei einzubetten. Mit einem Rechtsklick auf den Navigatoreintrag des Bildes – LK3: Globale Verformungen |u|, Standardmäßig in axonometrischer Richtung – öffnen Sie das zugehörige Kontextmenü.
Klicken Sie auf die Option 3D-Bild im PDF erzeugen. Das Bild wird umgewandelt und anschließend mit einem würfelförmigen Symbol im Navigator gekennzeichnet.
Ausdruckprotokoll drucken
Wenn das Ausdruckprotokoll zusammengestellt wurde, kann es über die Schaltfläche

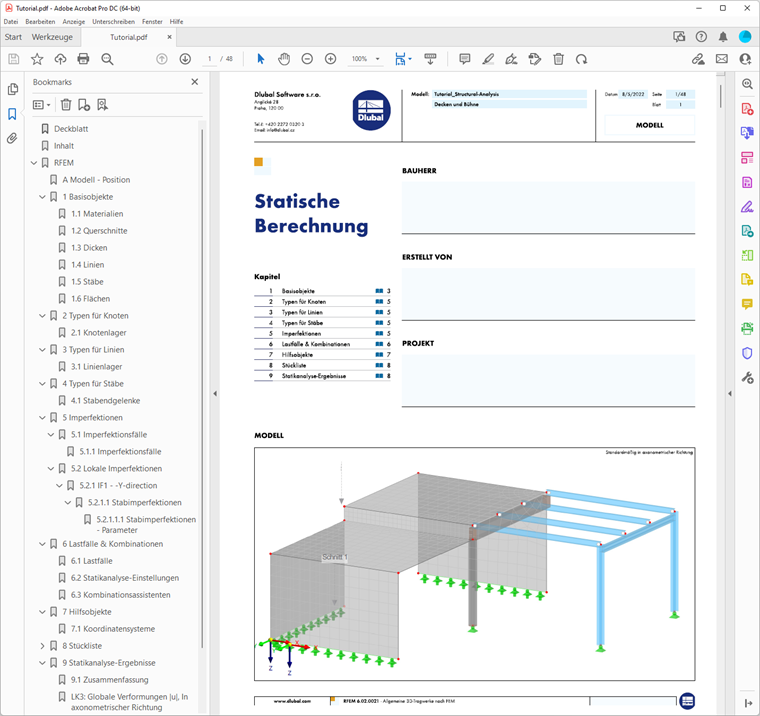

gedruckt werden. Alternativ können Sie es auch als PDF-Datei speichern: Klicken Sie auf Export in PDF im Menü Protokoll des Ausdruckprotokolls.
Der Dialog 'Ausdruckprotokoll als PDF-Datei speichern' wird geöffnet. Geben Sie den Ordner und den Namen der Datei an. Klicken Sie dann auf Speichern, um die PDF-Datei zu erstellen.
Diese Datei enthält auch Lesezeichen, die Ihnen die Navigation im Dokument erleichtern. Wenn Sie die Seite mit dem 3D-PDF öffnen, können Sie versuchen, das Modell zu drehen bzw. zu verkleinern oder zu vergrößern, um das Ergebnis in benutzerdefinierten Ansichten zu überprüfen.
