Chiude la relazione di calcolo

Modifica dell'ordine degli articoli

Per disporre la relazione di calcolo in modo diverso, è possibile spostare qualsiasi elemento trascinandolo nel navigatore in un'altra posizione. Ad esempio, sposta l'immagine dall'ultima pagina al Capitolo 8.1 Riepilogo.

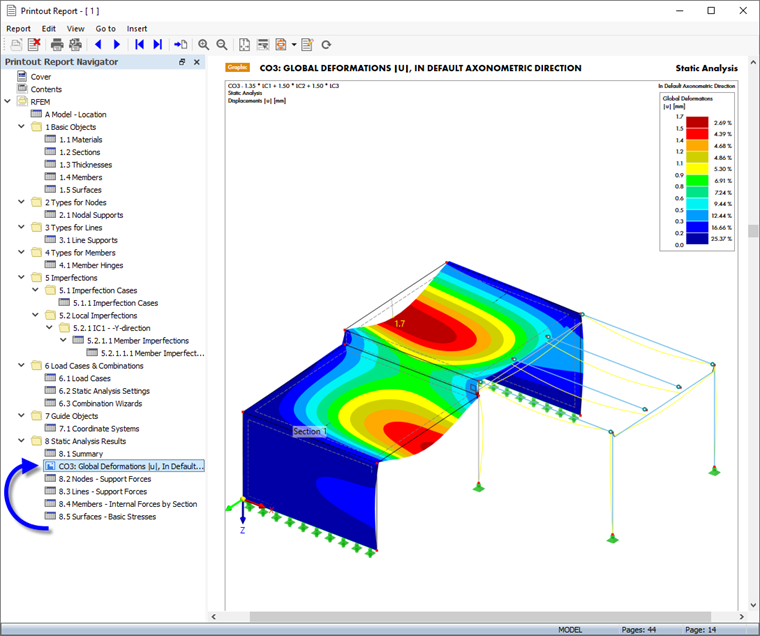

01 Immagine in movimento nella relazione di calcolo

Creazione di un'immagine PDF 3D

RFEM offre un'opzione per incorporare immagini 3D del modello in un file PDF. Fare clic con il pulsante destro del mouse sull'elemento del navigatore dell'immagine – CO3: Spostamenti generalizzati globali |u|, In direzione assonometrica predefinita – per aprire il relativo menu di scelta rapida.

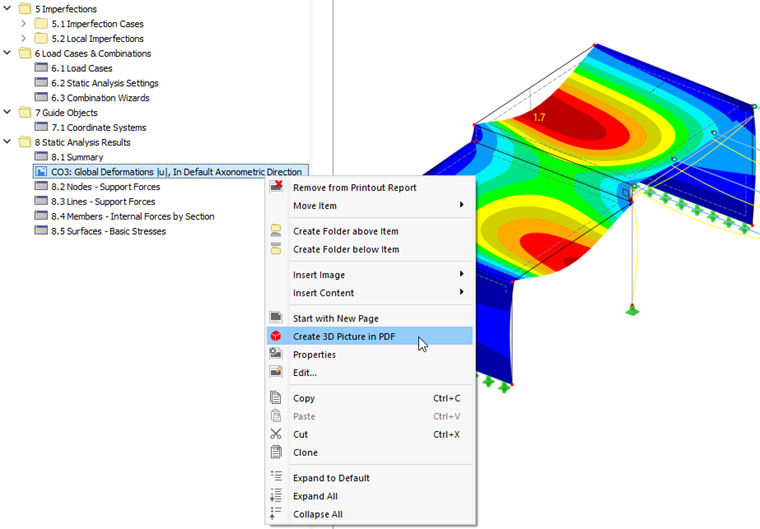

02 Menu di scelta rapida dell'immagine

Fare clic sull'opzione Crea immagine 3D in PDF. L'immagine viene convertita e quindi contrassegnata da un simbolo cubico nel navigatore.

Stampa della relazione di calcolo

Quando la relazione di calcolo è stata compilata, può essere stampata facendo clic sul pulsante . In alternativa, puoi salvarlo come file .pdf: Fare clic su Esporta in PDF nel menu Report.

Si apre la finestra di dialogo 'Salva la relazione di calcolo nel file PDF'. Specificare la cartella e il nome del file. Quindi fare clic su Salva per creare il file .pdf.

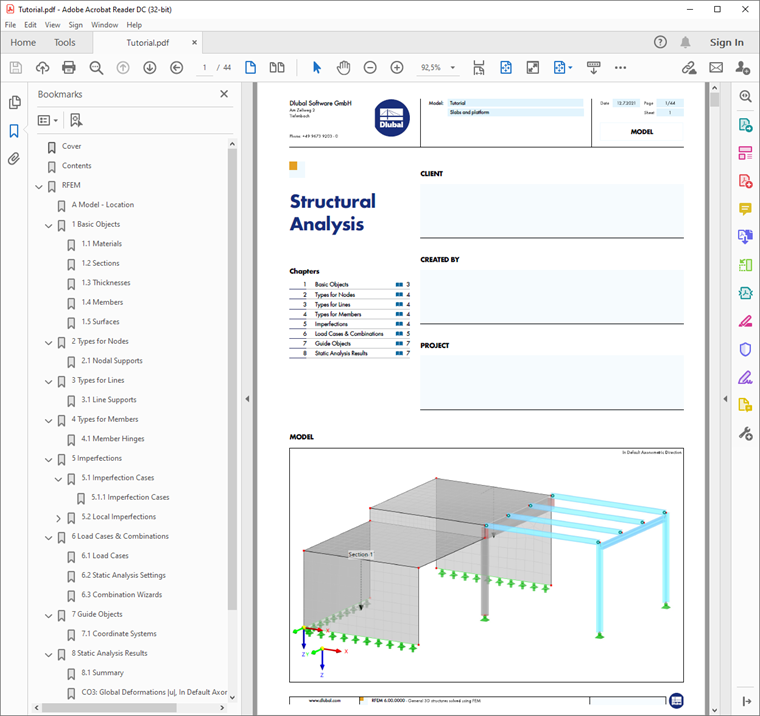

04 File PDF della relazione di calcolo

Questo file include anche segnalibri che ti aiutano a navigare nel documento. Quando si apre la pagina del PDF 3D, è possibile provare a ruotare il modello o eseguire lo zoom avanti e indietro per verificare i risultati nelle viste definite dall'utente.
